在生产实际中,各种典型负载的节电率是怎么计
来源:艾特贸易2017-06-04
简介①各种风机、泵类负载 因为 P n ,节电效果显著,应首先应用变频器,具体值见表 7-11 。 表 7-11 应用变频器节电效果 计算时可用 P%=KS3 式中 P%- 实际消耗功率百分值: S- 实际转速百分值

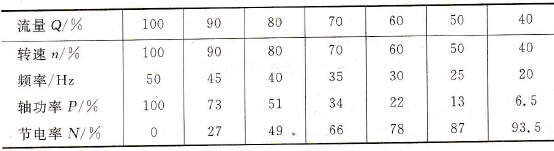

①各种风机、泵类负载 因为P∝n³,节电效果显著,应首先应用变频器,具体值见表7-11。 表7-11 应用变频器节电效果 计算时可用 P%=KS3式中 P%-实际消耗功率百分值: S-实际转速百分值; K-系数,K=0.0001。 而节电率N%=1-P%。比如:转速n为90%时,相应频率值为45Hz,则P%=0.0001×903=73%,所以N%=1-73%=27%。一般风机、泵类节电率在30%以上。 ②空压机、挤出机、搅拌机 因为P∝n,所以节电率与允许减速范围成正比,N%=n%。 ③波动负载 如破碎机、粉碎机、冲床、落料机、剪切机等,这种负载具有周期波动性,且波动功率较大,控制方式以闭环为好,相对节电率也大些。功率波动负载如图7-19所示。 ④阶梯负载 如储气罐的空压机、定容积水箱、水池、水塔等,工作时间t1是满负载PH,一定压力后自动卸载,电动机空载P0时间为t2,采用降速降流量,用适当延长工作时间t1缩短空载时间t2的方法来实现节电。经实际运行,约有15%~20%的节电率。而且t2<t1,一般t2=1/3~1-4/t1。阶梯负载的功率变化情况(P0≠0)如图7-20所示。

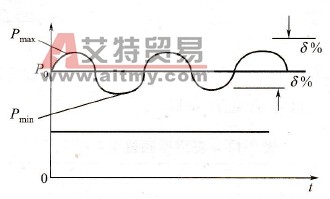

图7-19 功率波动负载

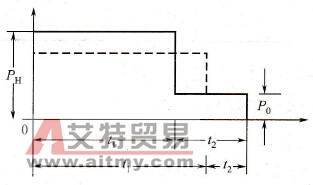

图7-20 阶梯负载的功率变化情况 变化情况(P0≠0) ⑤间歇负载 如高位水箱、水池、水塔等,工作时t1为满负载,不工作时间为t2,且t2≥t1,现采用降速降流量长工作时间t1,缩短不工作时间t2,这样改变后节电效果也明显,约有20%~30%的节电率。间歇负载的功率变化情况(P0=0)如图7-21所示。

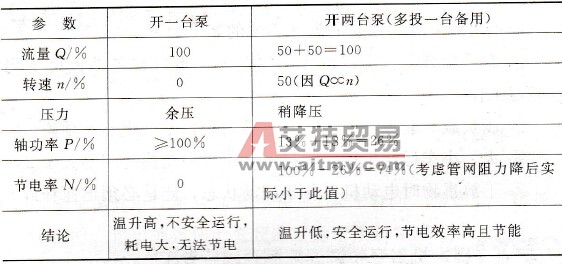

图7-21 间歇负载的功率变化情况(P0=0) ⑥人为的负载转移来实现节电 这种情况往往发生在中央空调系统的冷却泵、冷冻泵或其他同类地方。平常开一台泵,电动机处于满负载或超负载,而且压力、流量也无富余度,使用变频器后没办法实现节电。但备用泵较多,一般是1:1(五星级宾馆大都如此),这时只有采用人为的负载转移方法来实现节电,见表7-12。 表7-12 转移负载节电效果比较
使用变频器实现节能可达到较高的节电率。对不同负载作详细分析时,首先要满足使用的要求,再适当改变现有工况参数值,以达到较高的节电率。不能一味强调高的节电率而忽视满足使用更求,处理好这个矛盾,才是最佳的节能方案。
