绝缘栅双极型晶体管驱动电路的变频器逆变电路

    1．典型连接电路    绝缘栅双极型晶体管构成的驱动电路对驱动信号的要求和MOSFET管组成的驱动电路对驱动信号的要求基本相同，但前者组成的驱动电路基本上都实现了模块化。图3-6所示是一种使用较普遍的、型号为EXB850的模块内部电路方框图，其外部典型连接电路如图3-7所示。

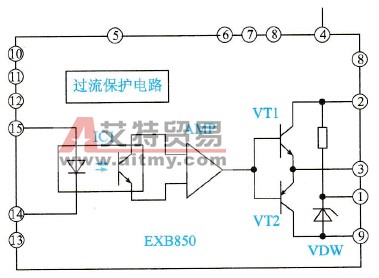

    图3-6    集成模块EXB850内部电路方框图

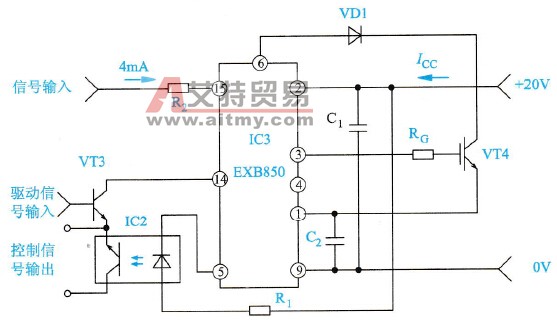

    图3-7    集成模块EXB850外部典型连接电路    2．VT3的基极得到驱动信号    当晶体管VT3的基极得到驱动信号后，VT3导通，导致EXB850模块⑮与⑭脚内的光电耦合器IC1工作，使EXB850模块内部的AMP放大器输出为“+”，内部的晶体管VT1导通，控制+20 V电源从EXB850模块的②脚输入，经导通的VT1管→EXB850模块的③脚→限流电阻器RG→绝缘栅双极型晶体管VT4的栅极；同时，VT4的发射极经EXB850模块的①脚→稳压二极管VDW→EXB850模块的⑨脚→控制电源的“0V”端。    至此，绝缘栅双极型晶体管VT4的栅极与发射之间得到正电压而导通，此时，电容器C2上被冲上了上正、下负的电压，该电压的大小取决于稳压二极管的稳定电压。    3．VT3的基极驱动信号消失    当VT3管基极上的驱动信号消失后，VT3管截止，导致EXB850模块⑮与⑭脚内的光电耦合器IC1停止工作，使EXB850模块内部的AMP放大器输出为“-”，内部的晶体管VT2导通、VT1管截止。此时，绝缘栅双极型晶体管VT4的栅极G经EXB850模块的③脚→导通的VT2管→EXB850模块的⑨脚→控制电源的“0V”端连接，而发射极E则和电容器C2的正极端连接，绝缘栅双极型晶体管VT4的栅极与发射极之间得到负偏电压而截止。
