变频器的绝缘测量

    变频器出厂时，已进行过绝缘测试，用户一般不再进行绝缘测试。若需要做时，应按下列步骤进行，否则可能会损坏变频器。

   (1)主回路

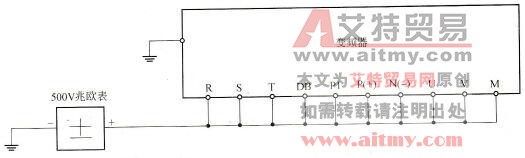

    按图8-2所示的电路进行接线，保证断开主电源，并将全部输出端短路，以防高压进入控制电路。将500 VDC兆欧表接于公共线和大地（G端）间。兆欧表指示值≥5MΩ为正常。

    图8-2    用兆欧表测试电路

   (2)控制电路

    为防止高压损坏电子元件，一般不用兆欧表而改用万用表的高阻挡测量，测量值>1MΩ为正常。
