变频器绝缘电阻的测量要点

    特别提醒：因为变频器是全晶体管设备，而测量绝缘电阻的绝缘电阻表要输出高电压，如不注意，将损坏变频器。

    测量准备：拆除主电路所有端子的外部接线，并将这些端子用导线连接起来。

    测量注意：1）只能使用500V的绝缘电阻表，禁止使用1000V绝缘电阻表。

   2)控制电路不能用绝缘电阻表测量绝缘电阻，只能用万用表的高阻挡测量。

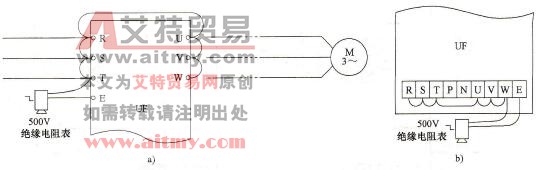

    图1   绝缘电阻的测量

   a)电路b）接线端子
