提高变频器输入侧功率因数的技术方法

    1．连接电路    变频器输入侧的功率因数低是由于高次谐波电流引起的。如果提高变频器输入侧的功率因数，一般设法减小高次谐波电流的方法来解决。    具体方法是在整流桥电路之前与之后设置电抗器AL，具体连接方法如图4-4所示。    2．电路说明    在图4-4电路中，AL为交流电抗器，连接在三相电源和整流桥之间；DL为直流电抗器，连接在整流桥和滤波电容器之间。这种连接方法可以把功率因数提高到0.95以上。如果要求不高，也可以只使用DL直流电抗器或AL交流电抗器中的一种。一般直流电抗器除了可以提高功率因数外，还可以限制电路在通电瞬间的充电浪涌电流。

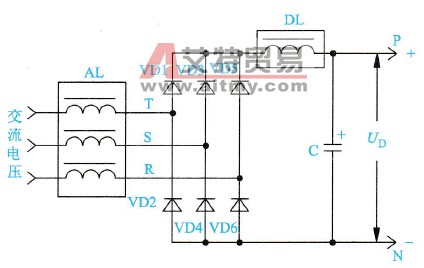

    图4-4    在整流桥电路之前与之后设置电抗器连接方法
