变频器输入功率因数的确定技术方法

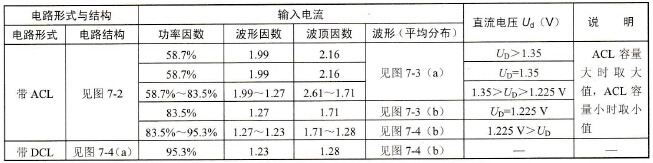

    在选择变频器时，往往需要用到变频器的输入功率因数，这主要是由于变频器输入电流的有效值，是根据变频器的输入功率因素来确定的。表7-3中列出了各种主电路变频器额定运转时的输入功率因数，供选用变频器时参考。    表7-3    各种主电路变频器额定运转时的输入功率因数

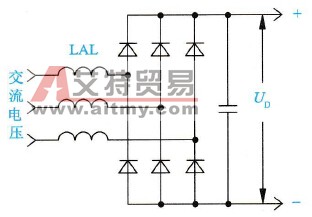

    图7-2    带ACL功能变频器的连接电路示意图

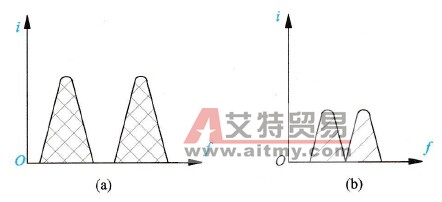

    图7-3    带ACL功能变频器的波形示意图

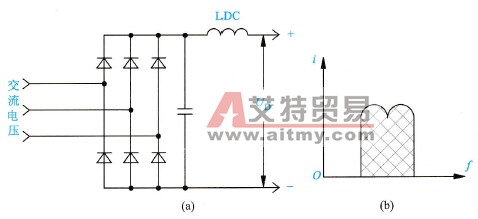

    图7-4    带DCL功能变频器的连接电路与波形示意图
