正确连接变频器接地线的技术方法

    变频器设有专门的接地端脚“PE”或“E”，使用时应将此端与大地连接好。正确连接变频器的接地线，主要目的是为了防止漏电与干扰侵入或辐射出去。    (1)地线应分开连接    ①当变频器与其他设备或多台变频器一起接地时，每台设备应分别与接地干线连接，而不允许将一台设备的接地端和另一台的接地端相接后再接地，如图8-9 (a)所示。尤其是在连接变频器的地线时，不要将其接地线与其他各种电子或电气设备的接地线连接在一起后再接地。这种连接方法会给电气或电子设备之间提供了相互之间传播干扰信号提供了路径。    ②正确连接变频器的接地线，应该是每个电气或电子设备与变频器之间均应单独接地，如图8-9 (b)所示。

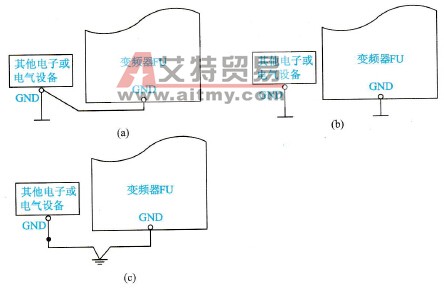

    图8-9    各种电子或电气设备的接地线方法    ③对于变频器与其他设备或多台变频器的接地线，也可以按图8-9 (c)所示的方法进行连接，使两部分设备共用一个地线。    不管哪一种情况，都不能经过其他装置的接地端脚或接地母线等，必须直接与接地电极或接地母线连接。    (2)配电柜内地线的连接    接地电线对于单元型变频器的接地线端脚的连接，变频器安装在配电柜内时则与配电柜的接地端脚或接地母线连接。    (3)防强干扰    如果现场不允许各种电气设备单独接地，则变频器的接地端脚“PE”或“E”可以悬空，但不能和电源中的零线连接，以免引入强干扰。    (4)防触电    由于在变频器内有漏电流存在，为了防止触电，变频器与电动机的外壳均必须可靠地接地线。    (5)接地连接要求    变频器接地用专用接地端脚（不得采用外壳、底盘等上面的螺钉代替）。接地线的连接，要使用镀锡（镀锡中不含铅）处理的压接端脚。拧紧螺钉时，注意不要把螺钉扣弄坏。    (6)接地线要求    接地电缆尽量采用较粗的线径，必须等于或大于规定标准，一般必须使用直径大1.6 mm以上的软铜线。接地点要尽量靠近变频器，接地线越短越好。    (7)变频器的接地必须与动力设备接地点分开    变频器的接地必须与动力设备接地点分开，不能共用一地线，信号输入线的屏蔽层，应连接到E（或G）上，其另一端绝不能接地，否则会引起信号变化波动，使变频器系统振荡不止。    (8)变频器与控制柜之间的接地线应电气连通    变频器与控制柜之间的接地线应电气连通，如果实际安装时有困难，也可用铜芯导线来跨接，但一定要可靠地连通，为了防止接地线引入的干扰，接地线连接尽量不要与其他导线捆成一束走线。
