打开变频器PID功能的技术方法

    在应用变频器时，当需要进行闭环的PID控制时，应先将变频器的PID功能设置为有效状态。不同变频器的PID功能的设置方法不一样，归纳起来主要有两大类。    (1)功能码设置方法    这种变频器的PID控制功能是否有效是通过设置功能码的方法来实现的。例如：康沃CVF-G2系列变频器，当将其参数H-48设置为0时，则无PID功能；设定为1时，为普通PTD控制；设置为2时为恒压供水PID功能。    (2)外接多功能端脚的方法    这种方法是由变频器的外接多功能端脚的状态来确定。例如：安川CIMR-G7A系列变频器，如图9-1所示。当在多功能端脚S1～S10中任选一个，把功能码H1-01～H1-10（和S1～S10端脚相对应）预置为19，则该端脚就可以用来设定PID控制功能。这样，当将该端脚与公共端脚SC接通时，PID控制功能就会失效；当将该端脚与公共端脚SC断开时，PID控制功能就会打开。

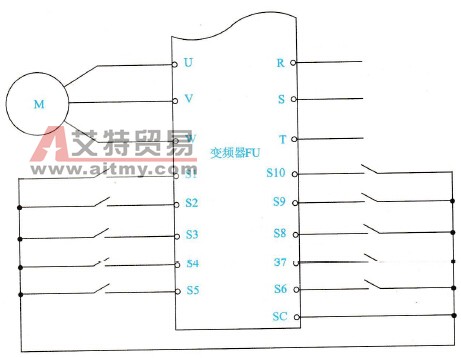

    图9-1    变频器的外接多功能端脚打开PID功能时的设置方法    (3)需要说明的问题    现在的变频器大部分都具有上述两种预置功能，也有少量的变频器仅只有一种预置功能，应用时应注意。
