连接一台变频器制动单元连接线的技术方法

    对变频器制动单元的连接线进行连接时，一般有两种情况，一种是使用一台变频器时的连接方法，另一种是使用多台变频器并联使用时的连接方法。    当使用一台变频器时，对其制动单元电线的连接方法一般分为两种情况。    (1)连接电线的长度均在2m以内    一种情况是所有连接电线的长度均在2m以内，对其制动单元电线的连接方法如图8-15所示。

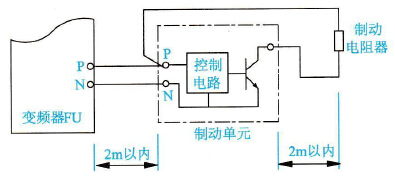

    图8-15    连接电线长度在2m以内变频器制动单元连接线的方法示意图    (2)连接电线的长度大于2m但小于5m    另一种情况是所有连接电线的长度大于2m，但在5m以内，对其制动单元电线的连接方法如图8-16所示。

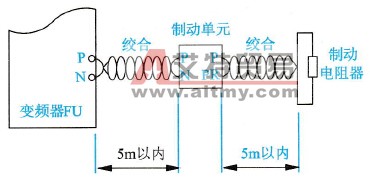

    图8-16    连接电线长度在5m以内变频器制动单元连接线的方法示意图
