康沃CVF-G2变频器在电动机点动与运行切换方面的

    某一机械控制系统原来的电动机点动与运行的切换电路如图10-1所示，现进行技术改造，改为使用变频器进行调速，但要求操作方法不会改变，怎样进行处理？

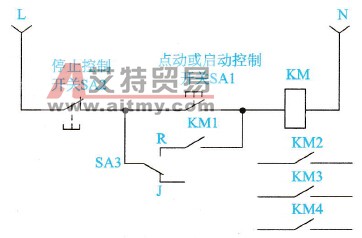

    图10-1    机械控制的电动机点动与运行的切换电路示意图    一、电动机点动与运行切换原电路的分析    图10-1所示电路中的SA3为切换开关，用于进行点动与启动切换，实际上就是一种切换自锁电路的“有效”与“无效”功能。    1．自锁功能电路    当切换开关SA3的中间触点与R端触点接通时，自锁电路形成。此时，如按下控制开关SA1后，交流接触器线圈得电工作，其三组常开触点KM2～KM4（见图10-1中所画）接通了电动机的供电后进入运行状态；与此同时，自锁常开触点KM1闭合后自锁。这样，当松开控制开关SA1后，电动机仍然可以维持在正常运行状态。    2．停止控制    SA2为停止控制开关，当电动机被启动运转以后，如需要停机，则只要按下该开关以后，接触器线圈就会断电，其触点就会自动复位而使电动机停止工作。    3．点动控制功能    当切换开关SA3的中间触点与J端触点接通时，自锁电路无法形成。此时，如按下控制开关SA1后，交流接触器KM线圈得电工作，其三组常开触点KM2～KM4接通了电动机的供电后进入运行状态，但松开控制开关SA1后，接触器KM线圈也会自动断电，电动机也就断电停止工作，从而实现了点动功能。    二、采用变频器对电动机点动与运行切换时的连接电路    图10-1电路功能改用变频器进行调速时的连接电路如图10-2所示，具体改进思路与方法如下。

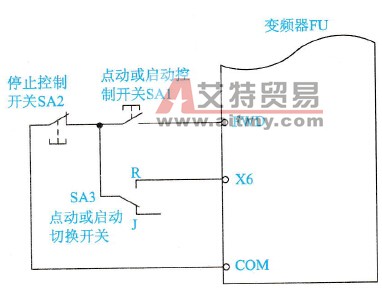

    图10-2    改用变频器进行调速时的连接电路    1．电路连接方法    ①先在变频器的多功能输入端子中任意选择一个，以康沃CVF-G2系列变频器为例，假如选用X6端作为自锁控制端，则将功能码L-68（输入端X6选择功能）预置为“17”（即三线式运转控制）。    ②安照原电路的控制思路，在X6电路中串联连接好切换开关SA3后，改动后的控制功能基本上与原控制电路相同。    2．采用变频器后的电路原理说明    ①在改进后的变频器控制电路中，当切换开关SA3的中间触点与R端触点接通时，自锁电路形成。按F控制开关SA1后，电动机就会得电运行，松开SA1开关后，电动机仍然可以维持在正常运行状态。    ②当切换开关SA3的中间触点与J端触点接通时，自锁电路无法形成。此时，如按下控制开关SA1后，电动机可以进入运行状态，但松开控制开关SA1后，电动机也就断电停止工作，从而实现了点动功能。
