测量变频器主电路绝缘的基本原则

    对变频器绝缘的测量，主要是检查变频器的绝缘情况，包括主电路绝缘的测量与控制电路绝缘的测量两个方面。    1．仪表的选择    对变频器主电路绝缘进行测量时，可以采用直流500 V的绝缘电阻表，拆下变频器主电路、控制电路等全部连接器与外部连接电路的连接线或接插件。    2．测量方法    以JP6C-T9系列型变频器为例，按图12-4所示的方法，采用导线将主电路的端脚R、T、S、P、N、U、V、W等全部连接在一起。    3．必须注意的问题    采用绝缘电阻表对变频器主电路绝缘进行测量时，仅是在主电路公用线与大地(接地端脚PE)之间进行，测得的电阻值一般要大于5 MΩ，否则说明绝缘不良。

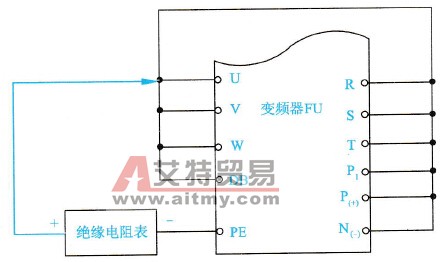

    图12-4    测量主电路绝缘时的连接电路与测量方法示意图
