测量变频器主电路电源输入端电量的基本原则

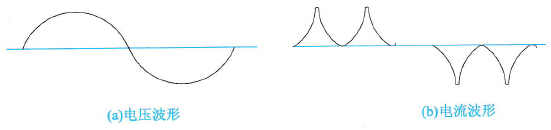

    1．主电路电源输入端的波形    主电路电源（输入）端的电压波形如图12-2 (a)所示，电流波形如图12-2 (b)所示。

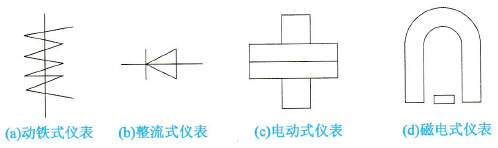

    图12-2     主电路电源（输入）端的电压波形示意图    2．电流表    应采用动铁式电流表，这类动铁式电流表的仪表符号如图12-3 (a)所示，可以用来测量变频器主电路电源（输入）端的全有效值电流。    3．电压表    应采用整流式或动铁式电压表，这类整流式电流表的电路符号如图12-3 (b)所示，动铁式电流表的仪表符号与动铁式电流表的电路符号相同，可以用来测量变频器主电路电源（输入）端的基波有效值电压。    4．功率表    应采用电动式功率表，这类电动式功率表的电路符号如图12-3 (c)所示，可以用来测量变频器主电路电源（输入）端的全有效值功率。
    图12-3    测量主电路使用的仪表符号示意图
