变频调速与起动有关的其他功能

    1．起动频率对于惯性较大的负载，以及静态摩擦转矩较大的负载，起动时须有一点冲击力，才易于开始转动，这可以通过适当加大起动频率来实现。如图3-11所示，当给定信号低于Xs时，变频器的工作频率为0，电动机未起动。当给定信号达到Xs时，工作频率跳变为fs，电动机开始起动。这时的起动电流较大，故起动转矩也较大。
    图3-11    起动频率    设定起动频率的原则是，在起动电流不超过允许值的前提下，以电力拖动系统能够顺利起动为宜。    2．起动前的直流制动    (1)起动前直流制动的作用。用于保证电力拖动系统从零速开始起动。    因为变频调速系统总是从最低频率开始起动的，如果在开始起动时，电动机已经有一定转速的话，会引起过电流或过电压。例如：    1)电力拖动系统以自由制动方式停机后，如果在尚未停住前，若电动机转速下降至450r/min，又重新起动电动机，假设起动频率为3Hz，则同步转速为90r/min。这时，电动机实际上处于强烈的再生制动状态，可能引起过电流或过电压。    2)有的鼓风机在停机状态下，由于外界风力的原因，叶片常自行转动，且往往是反转。因此，起动时，电动机将处于反接制动状态而产生过电流。    为了避免上述情况的发生，有的变频器设置了起动前的直流制动功能，以保证电动机在完全停住的状态下开始起动。    (2)起动前直流制动的设定如图3-12所示，主要设定两个数据：    1)制动电流的百分数，即直流制动电流与电动机额定电流之比。    2)直流制动的时间，即通入制动电流的时间。    3．暂停升速功能对于惯性较大的负载，在开始起动时，升速往往比较困难。有的变频器针对这种情况，设置了暂停升速功能，即先让电力拖动系统在低速下运转一段时间，然后再继续升速，如图3-13所示。

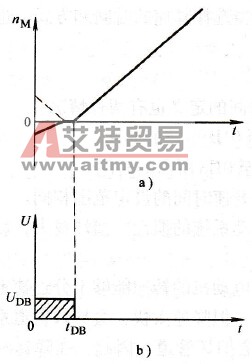

    图3-12    起动前的直流制动    a)电动机转速b）直流制动电压
    图3-13    暂停升速功能    此功能的设定项目有：    1)暂停频率fp，即在多大的频率下暂停升速；   2)暂停时间tp，即暂停加速所需的时间。
