通用变频器主电路的基本接线

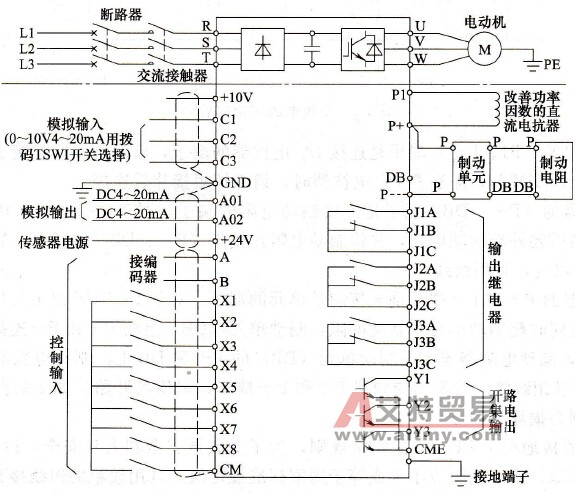

    变频器电气基本接线见图3-5，主电路端子功能见表3-1。
    图3-5    主电路基本接线图    表3-1    主电路端子功能
端子符号     端子名称     功    能 R、S、T 电源输入端子 连接三相交流电源 U、V、W 变频器输出端子 连接三相交流电动机 Pl、P+ 直流电抗器连接端子 改善功率因数的电抗器（选用件） P+、DB 外部制动电阻器连接端子 连接外部制动电阻（15kW以下）（选用件） P+、P- 制动单元连接端子 连接外部制动单元(18. 5～630kW)（选用件） PE 变频器接地端子 　-     主电路接线前先检查确认输入电源的电压等级符合主电源电压等级，并选用与变频器额定电流相对应容量电流的导线，才能进行下面的操作。    ①主电路电源输入端子(R、S、T)经由用户配置的接触器及断路器和电源连接。变频器输出端子(U、V、W)接至三相电动机上，当旋转方向与设定不一致时，请调换U、V、W三相中的任意两相。变频器的输入端和输出端接线是绝对不允许接错的。如果将电源进线错误地接到了U、V、W端，则不管哪个逆变管导通，都将引起两相间的短路而将逆变管迅速烧坏，如图3-6所示。

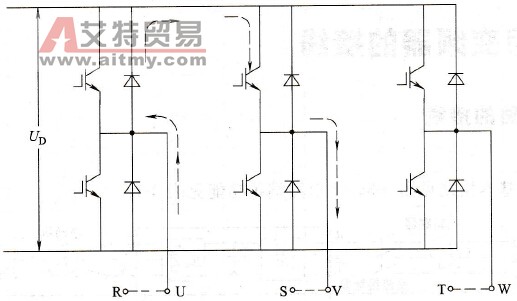

    图3-6    变频电源接错的后果    ②变频器的(P1、P+)端子是连接DC电抗器的端子，出厂时一般连接了短接片。对于30kW以上的变频器，需配置DC电抗器时，请卸掉短接片后连接。    ③变频器的(P+、DB)端子是连接制动电阻的端子。对于15kW以下机型，需要快速制动时，则需要外部制动电阻，并将制动电阻连接于(P+、DB)端子上。制动电阻配线长度应在5m以内，且用绞线。    ④变频器的P+和P-端子是连接制动单元的端子。对于18. 5kW以上机型，需要快速制动时，则需同时配制动单元和制动电阻，制动单元(DB)上的P+和P-连接在变频器的P+和P-上，制动电阻器连接在制动单元(DB)的P+和DB上。制动电阻器配线长度应在5m以下，且用绞线。若不用变频器P+和P-端子，则使其开路。如果短路或直接接入制动电阻，则会损坏变频器。    ⑤变频器接地端子PE：根据安全规则，为了变频器安全和人身安全，以及降低噪声，变频器必须接地。接地电阻应小于或等于国家标准规定值，且用较粗的短线接到变频器的专用接地端子PE上。    ⑥当变频器和其他设备或多台变频电源共同接地时，每台变频器都必须分别接地，不允许将一台设备的接地端和另一台的接地端连接后再接地（如图3-7所示）。

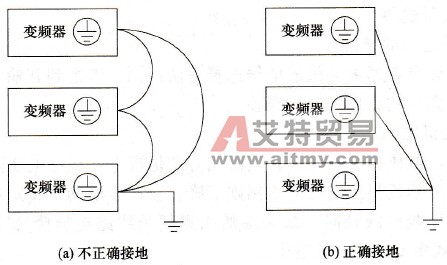

    图3-7    多台变频器接地方法
