变频调速电动机电压不符时的处理

    随着改革开放的不断深入，工矿企业与国外的交流日益增加。进口设备中，电动机的额定电压与频率与我国电网的电压与频率不相符合的情形屡见不鲜。因此，在实现变频调速时，如何处理好电压与频率不符的问题便是十分重要的了。    1．220V的电动机接380V的变频器进口设备中，常常有三相220V的电动机配用三相220V变频器的情形。当变频器发生故障后，由于国内难以找到三相220V的变频器，所以有必要考虑与380V变频器相配的问题。    (1)定子绕组为△联结当电动机的定子绕组为△联结时，说明每相绕组的额定电压与线电压相等，是220V，如图12-25a所示。所以，只需将定子绕组改接成Y联结，就可以接到380V的电源上去了，如图12-25b所示。

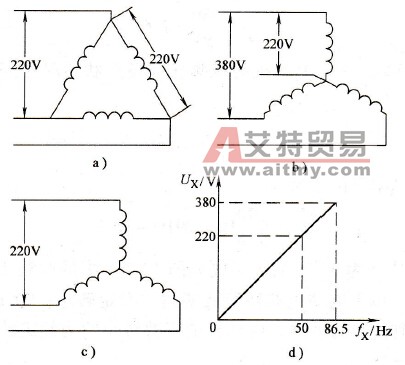

    图12-25    220V的电动机配用380V变频器    a)定子绕组为△联结b）改接成Y联结c）定子绕组为Y联结d）基本频率的预置    (2)定子绕组为Y联结当电动机的定子绕组为Y联结，如图12-25c所示时，可将基本频率预置为86. 5Hz，则50Hz所对应的电压为220V，如图12-25d所示。但在这种情况下，需注意电动机槽绝缘的寿命问题。因为对于额定电压为220V的电动机，其槽绝缘的要求稍低。而采用此法时，电压脉冲的最大幅值仍为537V。    2．380V的电动机接220V的变频器个别场合，需要把380V的电动机用到只有单相电源的地方，与单进三出的变频器相配，而单进三出变频器的最大输出线电压为220V。   (1)定子绕组为Y联结如果电动机的定子绕组是Y联结，当它接至线电压为380V的电源时，每相绕组所得到的相电压为220V，如图12-26a所示。就是说，每相绕组的额定电压实际上是220V。    因此，只要把定子绕组改接成△联结，如图12-26b所示，则接到线电压为200V的三相电源中时，每相绕组也能得到220V。

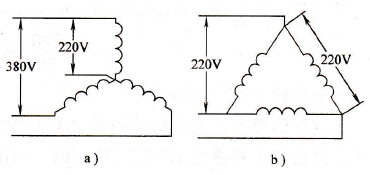

    图12-26    绕组的接法与线电压    a)Y联结b）△联结    (2)定子绕组为△联结这时定子绕组的额定相电压是380V。其额定压频比是
    为了保持在220V时，电动机的压频比与额定状态时相同，应降低基本频率，使
    所以，基本频率应预置为
    把基本频率预置为30Hz的U/f线如图12-27a中的曲线①所示。这样，在900r/min (30Hz)以下电动机的转矩能够达到额定转矩：900r/min (30Hz)以上是恒功率区，到额定转速时，电动机的有效转矩约为额定转矩的60%，如图12-27b中的曲线③所示。

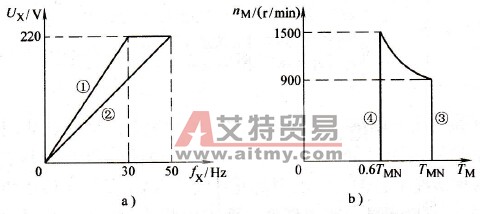

    图12-27    380V电动机与220V变频器相配    a)基频b）有效转矩    必须注意，由于电动机的发热取决于电流，所以额定电流是不允许增大的。现在，输入电压只有额定电压的60%左右，故电动机的有效功率也只有额定功率的60%左右。    如果简单地把额定电压预置为220V，基本频率仍为50Hz，如图12-27a中的曲线②所示，则电动机的压频比将减小为
 即只有额定状态时的60%左右。    在这种情况下，电动机的磁通也只有额定状态时的60%左右。因为电动机的转矩是由电流和磁通相互作用产生的，而由于发热的原因，允许最大电流不能改变，所以电动机的有效转矩也只有额定转矩的60%，如图12-27b中的曲线④所示。
