单级蒸气压缩式制冷机变频改造

    1．单级蒸气压缩式变频改造方案    单级蒸汽压缩式制冷机的工作原理如前文所示。单级蒸气压缩式制冷机变频改造是指对单级蒸气压缩式制冷系统的变频改造，作为节能项目，则应优先考虑冷却泵、冷冻泵的变频改造，这两种设备均为平方转矩负载特性（即变转矩负载特性），变频改造后的节电效果显著，同时，也不会对制冷系统的工作产生不良影响。    只有在单级蒸气压缩式制冷系统的压缩机容量够大且为非全密封一体机的情况下，才能对其压缩机进行变频改造，且一般只能对离心式和螺杆式进行改造，需考虑其变频改造所带来的润滑油压不足、轴承冷却等。    单级蒸气压缩式制冷机系统的变频改造方案如图4-8所示。    此外，如单级蒸气压缩式制冷机系统配有冷却塔，冷却塔配有风机（风扇），也可考虑对冷却塔的风机（风扇）进行变频节能改造。    2．电路图    本案例选用安川VS-616系列变频器，实际应用时也可采用其他品牌的泛用型或风机泵类变频器。    1)单级蒸气压缩式制冷机冷冻泵变频改造接线    图4-9(a)为单级蒸气压缩式制冷机冷冻泵主接线和变频调节电路接线，图4-9(b)为单级蒸气压缩式制冷机冷冻泵控制电路接线。主电路的KM1和KM01之间的联锁由SA1选择开关（按钮开关）完成。变频调速的闭环调节的采样信号可用冷冻水回水温度，也可用冷冻水出水温度，或冷冻水出回水温差。    2)单级蒸气压缩式制冷机冷却泵变频改造接线    图4-10(a)为单级蒸气压缩式制冷机冷却泵主接线和变频调节电路接线，图4-10(b)为单级蒸气压缩式制冷机冷却泵控制电路接线。同样，主电路的KM2和KM02之间的联锁由SA2选择开关（按钮开关）完成。变频调速的闭环调节的采样信号可用冷却水出水温度或冷却水出回水温差。    3)单级蒸气压缩式制冷机变频改造接线    图4-11(a)为单级蒸气压缩式制冷机主接线和变频调节电路接线，图4-11(b)为单级蒸气压缩式制冷机控制电路接线。主电路的KM11、KM12和KM03、KM04之间的联锁由SA3选择开关（按钮开关）完成。变频调速的闭环调节的采样信号可用冷冻水回水温度，也可用冷冻水出水温度，或冷冻水出回水温差。

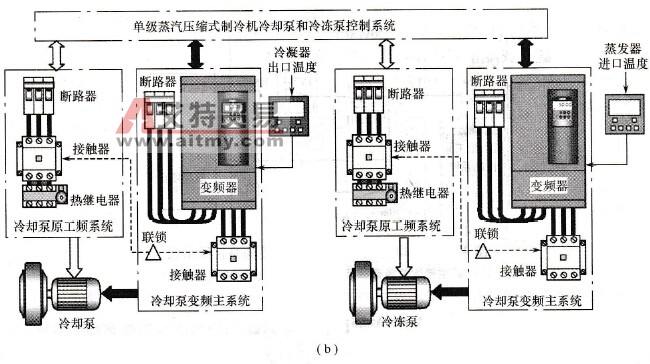

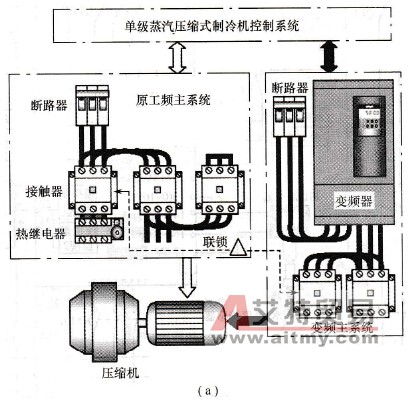

    图4-8    单级蒸气压缩式制冷机变频改造方案    (a)变频调速控制方案；(b)冷却泵和冷冻泵变频调速控制方案。

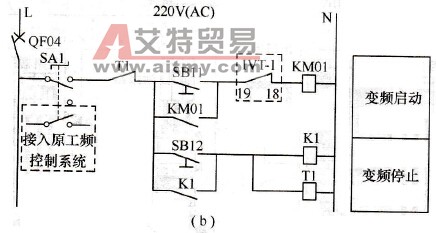

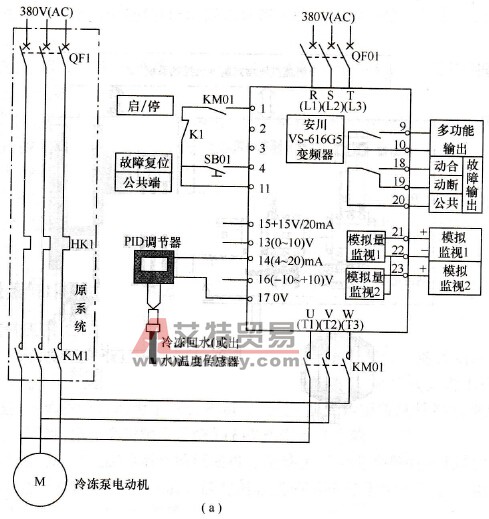

    图4-9    单级蒸气压缩式制冷机冷冻泵接线示意    (a)主接线变频调节示意图；(b)变频器控制电路。

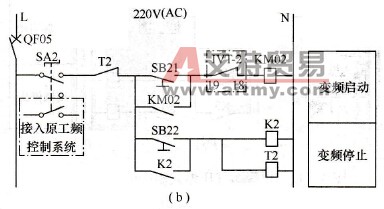

    图4-10    单级蒸气压缩式制冷机冷却泵接线示意图    (a)单级蒸汽制冷机冷却泵的主接线变频调节示意图；(b)单级蒸汽制冷机冷却泵变频器控制电路。

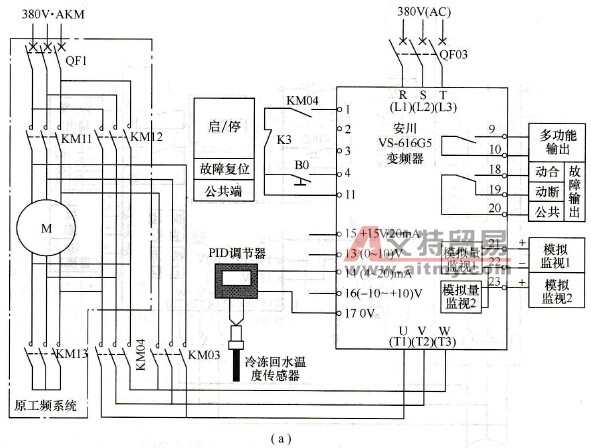

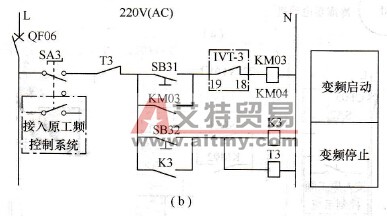

    图4-11    单级蒸气压缩式制冷机接线示意图    (a)主接线变频调节示意图；(b)变频器控制电路。
