什么是负反馈

来源:艾特贸易2017-06-05

简介以图 5-8a 所示的空气压缩机恒压控制为例,当压力由于用气量增大而低于目标压力时 (PXPT= ,反馈信号下降 (XF ↓ ) ,要求变频器的输出频率上升( fx ↑),以提高电动机的转速( nX ↑

    以图5-8a所示的空气压缩机恒压控制为例,当压力由于用气量增大而低于目标压力时(PX<PT=,反馈信号下降(XF),要求变频器的输出频率上升(fx↑),以提高电动机的转速(nX↑),使储气罐内的压力保持恒定。

负反馈控制

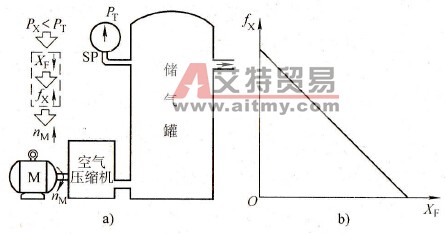

    5-8    负反馈控制

   a)恒压控制b)控制逻辑

    这种变频器的输出频率与反馈量的变化趋势相反的控制方式,称为负反馈,如图5-7b所示。

    由于闭环控制中,负反馈控制较多,故有的变频器把这种控制逻辑称为正逻辑。
