闭环控制要达到什么目的

来源:艾特贸易2017-06-05

简介以空气压缩机的恒压控制系统为例,如图 5-1 所示。其基本工作过程是:电动机拖动空气压缩机旋转,使之产生压缩空气,并储存于储气罐中。储气罐中空气压力的大小取决于空气压缩

    以空气压缩机的恒压控制系统为例,如图5-1所示。其基本工作过程是:电动机拖动空气压缩机旋转,使之产生压缩空气,并储存于储气罐中。储气罐中空气压力的大小取决于空气压缩机产生压缩空气的能力(在本系统中,就是取决于电动机的转速nM)和用户用气量之间的平衡状况。

闭环控制的目的

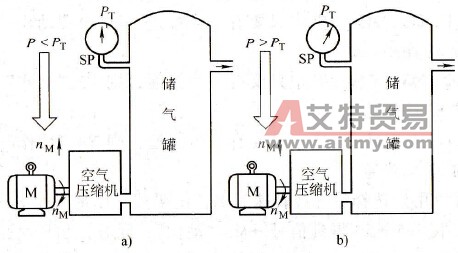

    5-1    闭环控制的目的

   a)压力小于目标值b)压力大于目标值

    为了保证供气质量,要求储气罐的空气压力稳定在某一个数值上。这个数值,是我们的控制目标,称之为目标压力,用PT表示。

    恒压控制对于拖动系统的具体要求是:

    当用户的用气量增加,储气罐内的实际压力Px小于目标压力PT时,要求电动机加速,使储气罐内的压力上升至目标值,如图5-1a所示;

    反之,当用户的用气量减少,储气罐内的实际压力PX大于目标压力PT时,要求电动机减速,使储气罐内的压力下降至目标值,如图5-1b所示。

    这就是闭环控制所要达到的目的。
