整个复卷设备系统的变频改造

    1．整个复卷设备系统    整个复卷设备系统是指包含放卷和收卷等在内的系统，如图6-31所示。    整个复卷设备系统的放卷(图6-30(a))配有一套张力控制系统（含磁粉制动器、张力控制器及张力传感器等），收卷(图6-30(b))同样配有一套张力控制系统（含磁粉离合器、张力控制器及张力传感器等）。

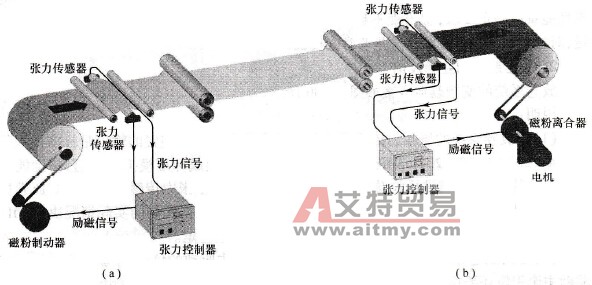

    图6-31    整个复卷设备系统示意图    (a)放卷；(b)收卷。    2．整个复卷设备系统的变频改造    从前两节的案例可以知道，变频器在复卷设备的应用主要是替代磁粉制动器、磁粉离合器、无级减速器、滑差电机等，对于整个复卷设备系统的变频改造则是将主驱动变频器作为主速变频调速，放卷和收卷变频器作为跟随主速调速，如图6-32所示。

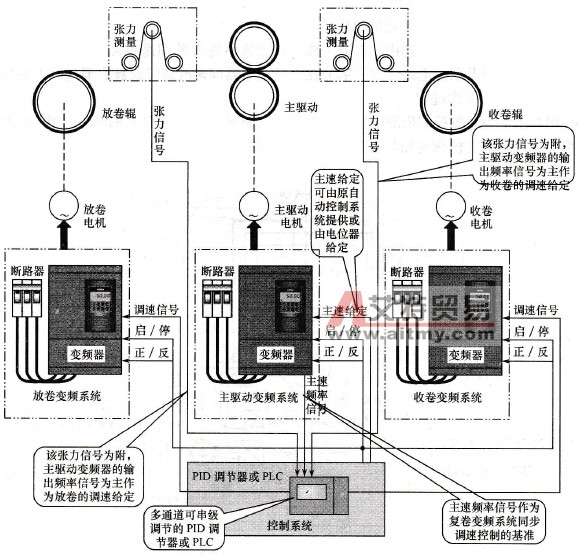

    图6-32    整个复卷设备系统的变频改造方案    采用变频器控制张力完成整个复卷设备系统（印刷和收/放卷）的工艺过程，可使设备的结构大大简化，并可以达到节约大量资源的目的。对于主驱动还在使用磁粉离合器、电磁离合器或滑差电机调速的复卷设备系统，可进行整个复卷设备系统的变频改造，更换掉所有的磁粉离合器、电磁离合器及滑差电机等老式制动、调速设备，使整个复卷设备系统从整体上有个根本的改观。
