变频器的外部保护设备

    除了艾特贸易小编上面文章提到的保护要求外，如果变频器内部发生故障，如整流桥故障等，还需要外部设备来提供过流保护。

   (1)设备的安装

    这些设备的布线如图3-9所示。

    图3-9    过流保护推荐布线图

   (2)断路器和接触器额定电流的计算

    断路器和接触器的额定电流由以下参数决定：电机额定机械功率、额定电压、电机和变频器的效率、谐波和转矩。当转矩为恒转矩时，转矩允许的连续1.1倍过载；为变转矩时，转矩允许连续1.05倍过载。

    由于电流不再是正弦波形，它的有效值取决于谐波失真程度，其有效值计算公式如下：

    当THD=40%时，Irms=1.08I1，I1为基波电流。

    所以额定电流的计算使用下面公式：

式中  Pmot-电机额定功率；

   U-相间电压；

    ηmot-电机效率；

    ηdrive-变频器效率。

    例如，当电机额定功率为15kW，线电压为400V，电机效率为0. 95，变频器效率为0.97时，得到Irms为27.9A。

    有下列两种特殊情况值得引起注意。

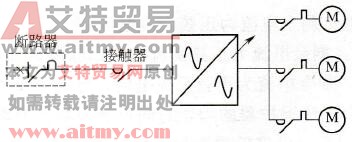

    ①多电机并行供电。在这种情况下，变频器内部的过载保护装置不能为每个电机提供保护。每个电机必须由热过载继电器单独进行保护，如图3-10所示。在这种情况下，变频器内部的过载保护功能仍推荐使用。

    图3-10    变频器驱动多电机过载保护

    ②禁用内部过载保护

    在一些特定应用中，电机的连续运行至关重要，此时就要禁用变频器内部的过载保护。但是变频器上行的线缆和开关设备必须加以保护，因此采用过载保护装置和断路器结合的方法。如图3-11所示。

    图3-11    过载保护装置的禁止

    在这种情况下，选择参数时，建议将线缆和开关的裕度增大20%。
