变频调速手动同步控制电路

    对手动同步控制的要求如下：    首先，各单元要能够同时升、降速，进行统调；必要时，每个单元又能够单独地进行微调。    今以三个单元的同步为例，其控制电路如图7-14所示。

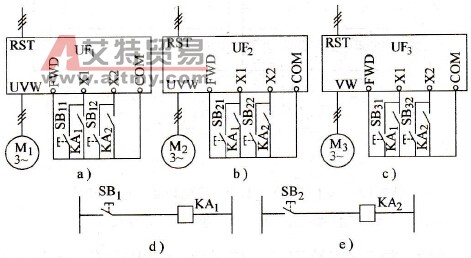

    图7-14    手动多单元同步控制    a)1单元b）2单元c）3单元d)升速统调e）降速统调    (1)统调。统调的控制电路如图7-14d和e所示：    按下SB1，继电器KA1得电，其触点分别将各变频器的X1-COM接通，各单元电动机同时升速。    按下SB2，继电器KA2得电，其触点分别将各变频器的X2-COM接通，各单元电动机同时降速。    (2)微调。各台变频器分别由按钮SB11、SB12（1号机）、SB21、SB22（2号机）、SB31、SB32（3号机）进行单台微调。
