变频调速正转运行的控制电路

    1．正转运行的基本电路。如图7-6所示，首先将正转接线端“FWD”与公共端“CM”相接，然后接通电源（令接触器KM吸合），电动机即可通过键盘控制开始正转运行了。
    图7-6    正转运行的基本电路    如果电动机的旋转方向反了，可以不必更换电动机的接线，而通过以下方法来更正：    (1)将由“CM”接至“FWD”的连线改接至“REV”端；    (2)接至“FWD”的连线不变，而通过功能预置来改变旋转方向。    当变频器通过外接信号进行控制时，一般不推荐由接触器KM来直接控制电动机的起动和停止。这是因为：    (1)控制电路的电源在尚未充电至正常电压之前，其工作状况有可能出现紊乱。尽管近代的变频器对此已经作了处理，但所作的处理仍须由控制电路来完成，因此其准确性和可靠性难以得到充分的保证。    (2)通过接触器KM切断电源时，变频器已经不工作了，电动机将处于自由制动状态，不能按预置的降速时间来停机。    (3)变频器在刚接通电源的瞬间，充电电流较大，会构成对电网的干扰。因此，应将变频器接通电源的次数降低到最少程度。    2．旋钮开关控制电路如图7-7所示。    电路的特点是，在“FWD”和“CM”之间接入旋钮开关SA。这里，接触器KM仪用于接通变频器电源。电动机的起动和停止由旋钮开关SA来控制。

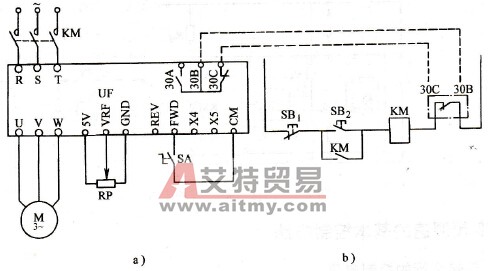

    图7-7    由旋钮开关控制正转运行的电路    a)主电路b）控制电路    图中的“30B”和“30C”是变频器的跳闸信号。    此电路的优点是简单明了，缺点是在KM与SA之间无互锁环节，难以防止先合上SA，再接通KM，或在SA尚未断开、电动机未停机的情况下，通过KM切断电源的误动作。    3．继电器控制电路。如图7-8所示。

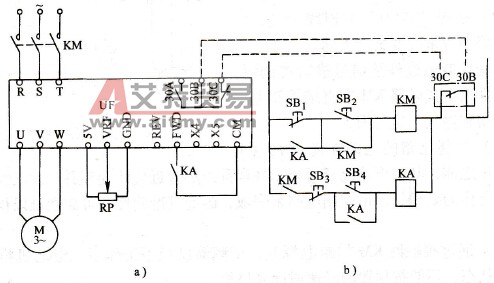

    图7-8    由继电器控制正转运行的电路    a)主电路b）控制电路    由图可知，电动机的起动与停止是由继电器KA来完成的。在接触器KM未吸合前，继电器KA是不能接通的，从而防止了先接通KA的误动作。而当KA接通时，其常开触点使常闭按钮SB1失去作用，从而保证了只有在电动机先停机的情况下，才能使变频器切断电源。
