正弦脉宽调制SPWM

    从单相逆变器知道，为了产生相位相差120°的负载电压，要使用相位相差120°的三个调制信号。图8-16所示是SPWM三相电压源逆变器的理想波形，为了只使用单个载波信号，又能保持PWM的特点，归一化载波频率mf应是3的奇数倍，而且所有相电压uaN、ubN、ucN的大小相等、相位相差120°，同时又不含偶次谐波，而且3的倍数上的谐波在各相的幅值和相位相等。

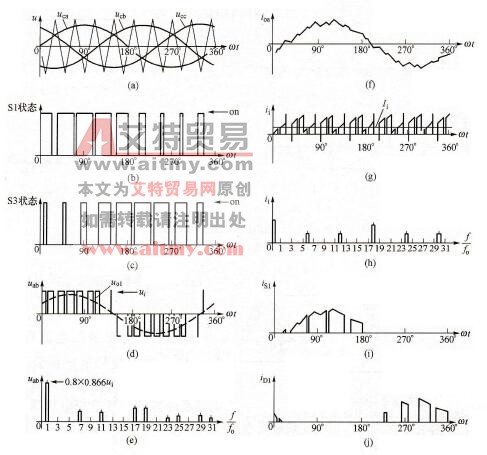

    图8-16    SPWM调制的三相电压源逆变器的理想波形(ma=0.8，mf=9)

   (a)载波和调制信号；(b)开关S1的状态；(c)开关S3的状态；(d)交流输出电压；

   (e)交流输出电压频谱；(f)交流输出电流；(g)直流电流；(h)直流电流频谱；

   (i)开关S1的电流；(j)二极管VD1的电流
