中央空调末端送风机的变频控制

    一、调节风量    在中央空调系统中，冷、暖的输送介质通常是水，在末端将与热交换器充分接触的清洁空气由风机直接送入室内，从而达到调节室温的目的。    在输送介质（水）温度恒定的情况下，改变送风量可以改变带入室内的制冷（热）量，从而较方便地调节室内温度。这样，便可以根据自己的要求来设定需要的室温。    调整风机的转速可以控制送风量。使用变频器对风机实现无级变速，在变频的同时，输出端的电压亦随之改变，从而节约了能源，降低了系统噪声，其经济性和舒适性是不言而喻的。    二、控制方式的确定    ①在室内适当的位置，安装手动调节控制终端，如图6-9调速电位器VR和运行开关KK置于控制终端盒内，变频器的集中供电由空气开关控制，需要送电时在配电控制室直接操作。
    图6-9    手动调节控制终端    调整频率设定电位器VR，可以改变变频器的输出频率，从而控制风机的送风量，关闭时断开KK即可，此方式成本低廉，随意性强。    ②当室外温度变化，或者冷/暖输送介质温度发生改变时，将可能造成室温随之改变，对环境舒适要求较高的消费群体，则可以采用自动恒温运行方式，如图6-10所示。

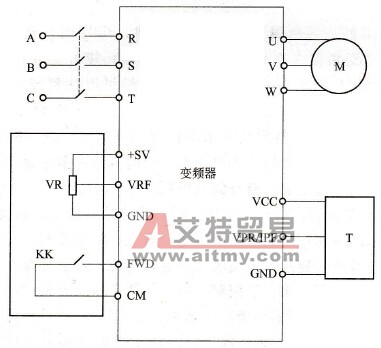

    图6-10    自动恒温运行方式    选择内置PID软件模块的变频器。控制终端的方式同手动方式。电位器用来设定温度（而不是调整频率）。变频器通过采集来自反馈端VPF/IPF的温度测量值．与给定值怍比较，送入PID模块运算时自动改变U、V、W端子的输出频率，调整送风量，达到自动恒温运行。    ③送风机的分布可能不是均匀的，对于稍大的室内空间，则可以采用“区域温度平均法”策略调节送风量，以满足特殊需要的场所。    ④为降低成本，个别的变频器可能没有内置PID软件模块，选用外加PID调节器即可。    三、应用方案的系统考虑    ①共振（动）：选择末端送风机时，应考虑测试其在全转速范围的共振转速点，应避免电机工作于这样的转速区，通过设定变频器的回避频率及其宽度值，则可以避免电机运行于该转速区域。    ②节能：风机属于平方转矩负载，应用时，选择风机、泵类专用变频器（亦称为节能型变频器）较好，并将其转矩曲线（U/f）设定为“平方转矩”，这样可以达到较好的节能效果。    ③安装：变频器应装于末端机的“隔离室”内，除保证良好的散热外，还应让其不置身于潮湿环境下。亦需考虑中央空调在制冷或制热时末端机自身的温度影响。    ④频率限制：电机转速较低时，散热效果较差，转速过大，则会引起因风速过高而造成的不适当状态，如制冷时，可能因风速过大，致使冷凝水不能被吸水盘完全接收，造成外漏。应选择适宜的上、下限频率，下限频率以不小于15Hz为宜，上限频率不要超过60Hz，根据最大风速确定。    ⑤载波频率：将变频器的载波频率适当提高，则可以降低电机运行噪声，提高环境质量。    ⑥多机并联运行时，若电机距离变频器较远，则需调整载波频率，以避免引起电机电流振荡。
