压力控制变频器的实际末端压恒定控制

    对于较小规模的水泵设备，或者与使用流量无关必须保持使用末端的压力为恒定的场合，可以在使用末端装设压力传感器，进行实际末端压恒定控制。此时，为了将压力信号从未端传送至水泵控制盘，需要电气安装施工。

    大楼旅馆等的空调常采用风机盘管组件方式。如图8-34所示，这种方式在机械室统一制作冷、热水（作为冷、热源），然后通过管道将它们送到各房间，利用装设在房间内冷、热水一空气热交换器（称为风机盘管组件）进行空调。各风机盘管组件根据房间使用状态和室温单独进行运转／停止。因此，往组件送水的冷热水循环泵，其送水量与组件的运转台数成比例增减。运转台数根据时间带有大的变动，所以使冷热水循环泵的转速随组件运转台数而改变，可使运转台数少时送水系统的运转效率提高，从而实现节电化。

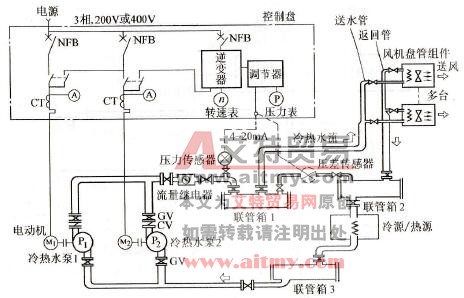

    图8-34    冷热水循环泵

    1．压力恒定控制  在冷热水循环泵的出口侧装设压力传感器，控制转速使这部分的水压为恒定。如果风机盘管组件的使用台数增加、出口水压比给定值低，则使冷热水循环泵增速，增加送水量。如果使用台数减少，水压比给定值高，则减速、减少送水量进行节电运转。

    2．压差控制  在送水侧连管箱1与回水侧连管箱2之间装设压差传感器，根据两者之间的压差进行控制。如果组件的使用台数增加，要求更多地送水，则组件的水头损失降低，连管箱1与2之间的压差变小，因而冷热水循环泵增速使压差保持恒定。而当台数减少，送水过剩时，压差增大，进行减速动作。

    冷热水循环泵的送水量，即组件使用台数变化很大，所以使用小水泵配合台数控制可使机器设备及逆变器等小型化，节电效果更好。
