压力控制变频器的预测末端压恒定控制

    出口压恒定控制是保持水泵出口压力为恒定的方式，所以末端的水压因配管水路内产生的水头损失而降低。此水头损失是因与配管的摩擦而产生的，其大小除与配管的长度和形状有关外，大致与管内的流速即流量Q的二次方成比例变化。因此，给定出口压使最大流量时的末端压为所定值，那么流量小时出口压和末端压都将过大。末端压恒定控制可以节约因过大压力所白白消耗的能量，对于水头损失较大的配管系统是～种有效的控制方式。图8-32为这种方式的基本构成图。它利用流量计检出使用流量，在预测末端压恒定运算器加进在此流量下的水头损失，算出为保持末端压恒定所需要的出口压，把它作为给定出口压加到压力调节器。与出口压恒定控制方式相比，这种方式在小流量区水泵速度可以降得更低，因而节能效果更好。

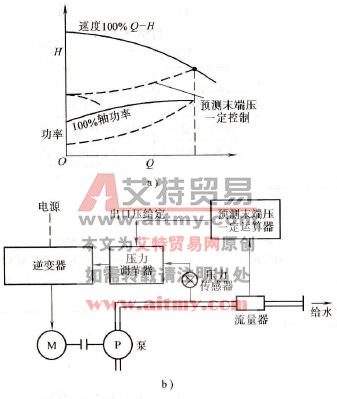

    图8-32    预测末端压恒定控制

   a)H-Q曲线b)系统框图
