变频器的PID接线

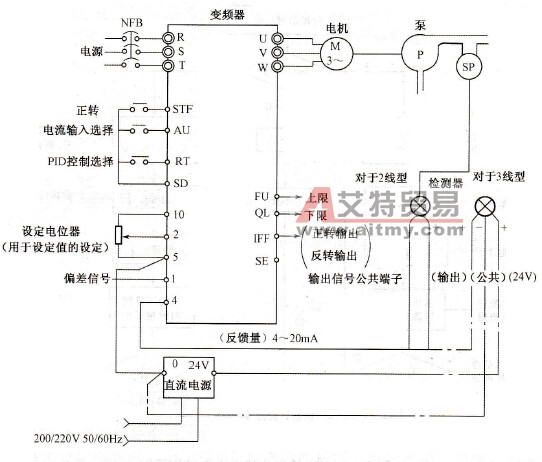

    PID控制属于闭环控制，是使控制系统的被控量在各种情况下都能迅速而准确地无限接近控制目标的一种手段。具体地说，就是随时将传感器测得的实际信号（称为反馈信号）与被控量的目标信号相比较，以判断是否已经达到预定的控制目标。如尚未达到，则根据两者的差值进行调整，直至达到预定的控制目标为止。    各种系列的变频器都有标准接线端子，只不过标志的符号各厂家有所区别，它们的这些接线端子、功能和使用要求相差不大。    ①PID控制基本原理接线图如图8-13所示。
    图8-13    PID控制基本原理接线图    ②控制系统的接线。    反馈信号的接入：图8-13中SP是流量传感器，将红线与黑线分别接至外接电源+24V与负极上，绿线接至变频器4端上，电源负极接至5端子上。    目标信号的接入：采用由电位器输入目标信号的方式，目标信号通常接在给定频率的输入端，当变频器预置为PID工作方式时，2端所得到的便是目标值信号。
