变频器的基本功能预置

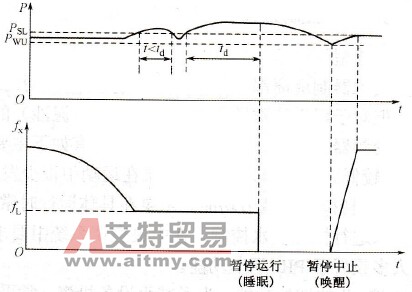

    变频器的基本功能预置如表8-2所示。    表8-2    变频器的基本功能预置     功 能     预 置 最高频率  水泵属二次方律负载，当转速超过其额定转速时，转矩将按平方规律增加。变频器的工作频率是不允 许超过额定频率的，其最高频率只能与额定频率相等，即fmax=fN=50Hz 上限频率  一般上限频率也可以等于额定频率，但最好以预置得低点为宜。将上限频率预置为49Hz或49.5Hz是 恰当的 下限频率  在供水系统中，转速过低，会出现水泵的全扬程小于实际扬程，形成水泵“空转”的现象。下限频率 应设定为30~35HZ。特殊需要可以设定得更低，应根据具体情况而定 启动频率  水泵在启动前，其叶轮全部在水中，启动时，存在一定的阻力。在从零开始启动时的一段频率内，实 际上转不起来，应适当预置启动频率，使其在启动瞬间有一点冲力。当启动电流为额定电流的15%时， 启动转矩可达到额定转矩20%左右，现场设置应视具体情况而定 升速与降速时间  水泵不属于频繁启动与制动的负载，其升、降速时间的长短并不涉及生产效率问题。因此，可将升、 降速时间预置得长一些。通常确定升、降速时间的原则是，在启动过程中其最大启动电流接近或等于电 机的额定电流，升、降速时间相等即可 暂停（睡眠与苏 醒）功能  在日常供水系统中，夜间的用水量常常是很少的，即使水泵在T限频率下运行，供水压力仍能超过目 标值，这时，可使主水泵暂停运行，如下图所示
 ①暂停运行（睡眠）功能。在恒压供水系统中，当由于用水流量太小而使压力超过其预置值（如图 中的PSL所示）时，便开始计时。如在预置的时间td内压力又低于预置值PSL时，则不必暂停；但如压 力大于预置值的时间超过了td，则令主水泵暂停（睡眠）。在主水泵停机期间，为了不影响个别用户的用 水，应启动刚加的小功率水泵以保证供水，也可采用气压罐来保证一定的供水能力。  ②暂停中止（唤醒）功能。当由于用水流量增大，使供水压力低于压力下限值Pwu时，暂停中止（唤 醒），重又进入正常的恒压供水运行状态
