胶片机的变频器改造

    胶片生产线要对被加工物进行连续处理，所以要联合控制多台电机，而且由于环境恶劣，需要性能良好、维护简单的传动装置。目前，笼形电机配上变频器能获得与直流电机同等以上的控制性能，而且维护性也大大改善。    胶片生产线传动系统的组成如图8-20所示。挤出机挤出的原料由铸造部分造成板状，再由纵向延伸部分沿传送方向延展，由横向延伸部分一边加热一边横向延展。这样沿两个方向延展后的胶片最后由引取机牵引出来，用卷取机收卷。

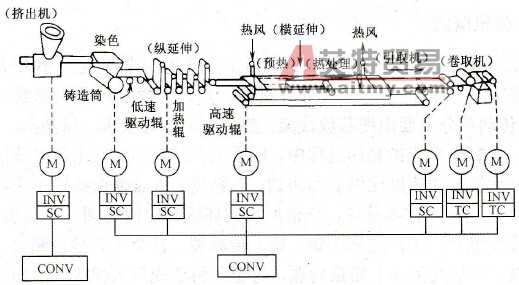

    图8-20    胶片生产线传动系统的组成    由于胶片生产线的产品较薄，为防止破断，应有高精度的延展，进行高精度的速度控制。各部分之间采用拉力控制，使胶片生产线分别按纵、横方向所定的伸展率进行延展。对卷取机设置了调节辊、负载测量装置等位置或张力传感器，实行张力控制以提高张力精度。进行这些控制的变频器主电路，采用直流配电方式的晶体管变频器。    胶片生产线变频调速运行方式如图8-21所示。它要求高精度的同步性和很小的加/减速度。胶片生产线在达到加料速度前只是工作辊单独启动，加料并且稳定后再同步加速。达到运行速度后需要长时间稳定运行。    由于采用笼形电机，使传动系统的维护性大幅度改善。除此之外，采用直流配电方式晶体管变频器还带来其他效果：    ①由于全部传动电机都分别配置了变频器，使同步性及负载分配的控制高性能化。    ②由于变频器部分采用了PWM控制，使得变频器部分只要电压一定就可以了。    ③由于使用交流电机不需要维护电机及电刷，使维护工作简化。    ④可以采用共用整流器直流配电方式、段累积方式以节省空间。

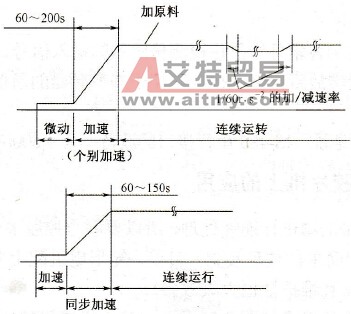

    图8-21    胶片生产线变频调速运行方式
