线材绕机的变频调速改造

    一、线材绕机概述    1．线材绕机    线材绕机的平面布置如图8-15所示。精轧部分分四条线轧制，每条线有两台卷线机轮流将线材卷成盘卷。轧制原材料为钢坯，产品为线材。卷线机的作用是把精轧机出来的成品线材卷成盘卷送出。卷线机为钟罩式，其传动系统如图8-16所示。卷线机将精轧机组出来的线材，通过转动的钟罩，成圈地按松卷方向放到滑板上卷成盘，再由推卷装置推到运输机上。盘卷内径约850mm，外径约1150mm，盘卷大小与卷线机转速直接相关。当精轧转速一定时，卷绕机转速高，则盘卷直径小，反之则大。为保证盘卷外观整齐和减少精轧与卷线机之间堆钢，要求卷线机的转速能良好地跟随精轧机的转速。
    图8-15    线材绕机的平面布置
    图8-16    卷线机的传动系统图    2．原拖动系统及存在的问题    卷线机的原拖动系统是由电子管、磁放大器控制的水银整流器变流装置供电的直流调速系统，是模拟量控制系统，十分复杂。加之卷线机所处的环境极为恶劣，温度高，振动大，故系统故障率高，维护量大。可由交流异步电机变频调速系统来代替直流拖动系统。    二、拖动系统的改造方案    变频调速系统的选型如下。    (1)主电机的选型    在决定主电机容量时，考虑了以下因素。    ①原直流电机由于长时间工作在基速以上（弱磁状态），所采用的“调磁调速电机”为了增加转矩，加大了电枢的直径与长度，其尺寸比同容量的普通电机大得多。    ②卷线机调速范围大，对过载能力要求较高。    基于以上原因，将电机容量加大为原直流电机的两倍左右。    (2)变频器的选型    采用日本富士公司生产的G9S系列产品。    三、变频调速系统的控制方式    变频调速系统基本电路如图8-17所示。它具有以下特点。    ①采用一台变频器控制一台电机的方式；    ②不需要速度反馈装置。

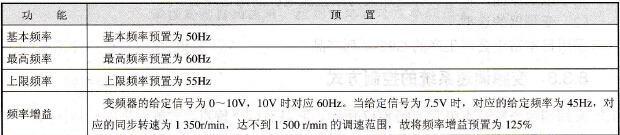

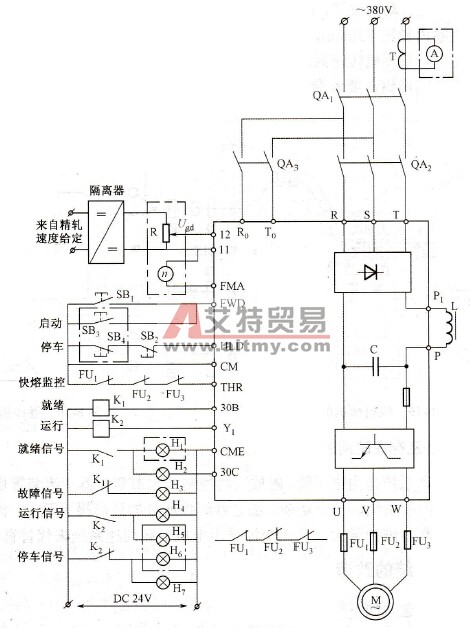

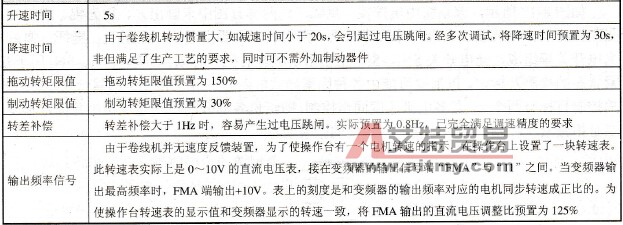

    图8-17    变频调速系统基本电路    四、变频器的基本功能预置    变频器的基本功能预置如表8-3所示。    表8-3    变频器的基本功能预置
