变频器的测量与仪表的选择

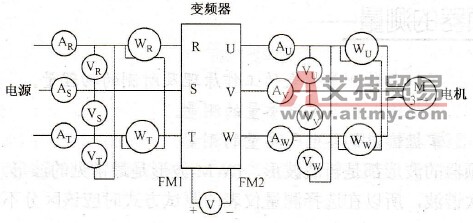

    对变频器进行测量的电路如图6-13所示。仪表选择影响到测量的精度，以下对变频器的测量与普通交流50Hz电源的测量的不同方面加以说明。
    图6-13    变频器的测量电路    1．变频器的输出电流    变频器的输出电流与电机铜损引起的温升有关，仪表的选择应该能精确测量出畸变电流波形的有效值。可以使用热电式电流表，但必须小心操作，而使用动铁式仪表是最佳选择。    2．变频器的输出电压    电机的输出转矩依赖于电压基波有效值。由于PWM变频器的电压平均值正比于输出电压基波有效值，那么测量输出电压的最合适的方法是使用整流式电压表，并考虑选用适当的转换因子表示其实际基波的有效值。    3．变频器的输入/输出功率    可以用三个测量表分别测量各相的功率。当三相不对称时，用两个功率表测量将会带来误差。不平衡率超过5%额定电流时，应用三个功率表测量。
