变频调速系统中断路器结构和工作原理

    断路器可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它的功能相当于刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部功能总和，是配电网中一种重要的保护电器。断路器具有多种保护功能（过载、短路、欠电压保护等），断路器具有动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

    断路器由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。低压断路器工作原理图如图2-18所示。断路器的主触点是靠手动操作或电动操作的，主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要远距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

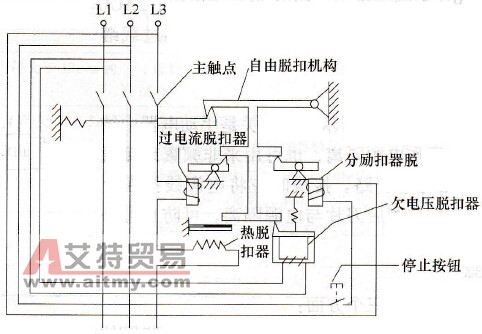

    图2-18    低压断路器工作原理图
