变频器的防护型式与安全类别

    (1)防护型式

    变频器的箱体结构要与环境条件相适应，即必须考虑温度、湿度、粉尘、酸碱度、腐蚀性气体等因素。常见有下列防护形式：

   1)第一类防护型式：防止固体异物进入电器内部及防止人体触及内部的带电或运动部分的防护。第一类防护型式的分级及定义见表2-5。

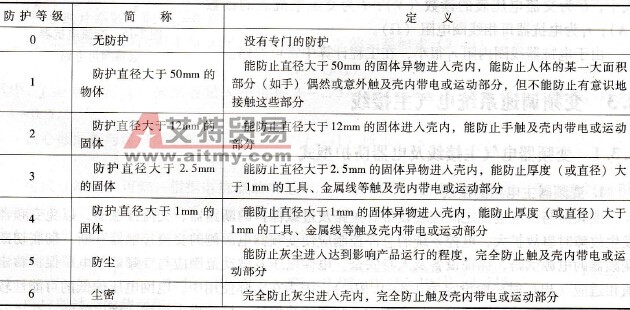

    表2-5    第一类防护型式的分级及定义

   2)第二类防护型式：防止水进入内部达到有害程度的防护，第二类防护型式的分级及定义见表2-6。

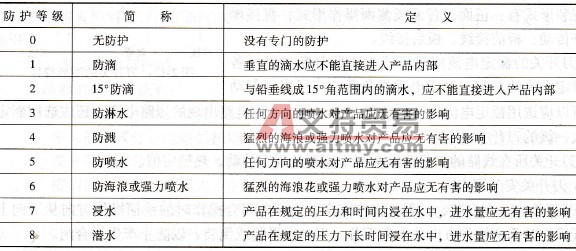

    表2-6    第二类防护型式的分级及定义

    表明产品外壳防护等级的标志由字母“IP”及两个数字组成。第一位数字表示上述第一类防护型式的等级，第二位数字表示上述第二类防护型式的等级。如需单独标志第一类防护型式的等级时，被略去的数字位置，应以字母“X”补充。如IP5X表示第一类防护型式5级，IPX3表示第二类防护型式3级。

   (2)安装类别

    低压电器安装类别应与电气主接线中使用位置的级别有关，低压电器安装类别共分4级：Ⅰ级信号水平级；Ⅱ级负载水平级；Ⅲ级配电及控制水平级；Ⅳ级电源水平级。如：控制电路的电器只能用于Ⅰ级，而所有品种的低压电器都可以用于Ⅱ、Ⅲ级，接触器、电动机起动器、控制电路电器则不能用于Ⅳ级。
