变频调速系统中热继电器结构与工作原理

    热继电器主要由热元件、双金属片和触点组成，如图2-22所示，热元件由两种热膨胀系数不同的金属辗压而成，当双金属片受热时，会出现弯曲变形。使用时，把热元件串接于电动机的主电路中，而常闭触点串接于电动机的控制电路中。

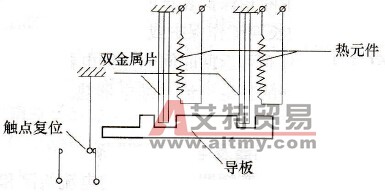

    图2-22    热继电器结构示意图

    当电动机正常运行时，热元件产生的热量虽能使双金属片弯曲，但还不足以使热继电器的触点动作。当电动机过载时，双金属片弯曲位移增大，推动导板使常闭触点断开，从而切断电动机控制电路以起保护作用。热继电器动作后一般不能自动复位，要等双金属片冷却后按下复位按钮复位。
