连续恒负载运转时所需的变频器容量的计算

    由于变频器传输给电机的是脉冲电流，其脉动值比工频供电时电流要大，因此，须将变频器的容量留有适当的余量。此时，变频器应同时满足以下三个条件。

    (4-1)

   (4-2)

   (4-3)

式中PM-负载所要求的电机的轴输出功率(kW)；

    η-电机的效率（通常约为0.85）；

   cosΦ-电机的功率因数（通常约为0.75）；

   UM-电机电压(V)；

   IM-电机工频电源时的电流(A)；

   k-电流波形的修正系数（PWM方式时取1.05~1.10）；

   PCN-变频器的额定容量(kVA)；

   ICN-变频器的额定电流(A)。

    电机频繁加、减速运行时，变频器额定电流的选择如下。

   (4-4)

式中I1、I2…I5-各运行状态下的平均电流(A)；

   t1、t2…t5-各运行状态下的时间(s)；

   ko-安全系数（运行频繁时为1.2，其他时为1.1）。

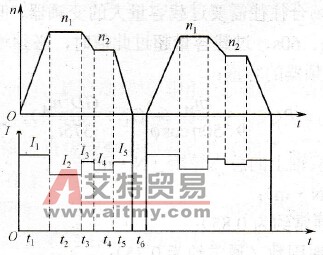

    电机运行时的特性曲线如图4-2所示。

    图4-2    电机运行时的特性曲线
