变频调速系统中交流接触器结构与工作原理

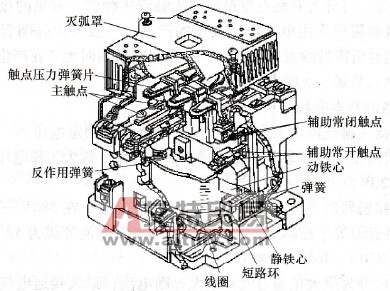

    图2-19所示为交流接触器的外形与结构示意图，交流接触器由以下四部分组成。

    图2-19    CJ10-20型交流接触器

   1)电磁机构。电磁机构由线圈、动铁心（衔铁）和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

   2)触点系统。包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般为常开、常闭各两对。

   3)灭弧装置。容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。

   4)其他部件有：反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

    电磁式接触器的工作原理如下：线圈通电后，在铁心中产生磁通及电磁吸力，此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通电路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开电路或解除互锁。
