MM440变频器的上限频率和下限频率参数

    上限频率和下限频率是指变频器输出的最高、最低频率，常用fH和fL表示。根据拖动系统所带的负载不同，有时要对电机的最高、最低转速予以限制，以保证拖动系统的安全和产品的质量。另外，由操作面板的误操作及外部指令信号的误动作引起的频率过高和过低，设置上限频率和下限频率可起到保护作用。常用的方法就是给变频器的上限频率和下限频率赋值。当变频器的给定频率高于上限频率，或者低于下限频率时，变频器的输出频率将被限制在上限频率或下限频率，如图3-4所示。

    例如，设置fH=60Hz，fL=10Hz，若给定频率为50Hz或20Hz，则输出频率与给定频率一致；若给定频率为70Hz或5Hz，则输出频率被限制在60Hz或10Hz。

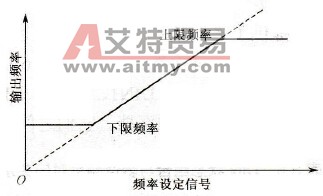

    图3-4    上限频率和下限频率
