变频器的变频与变压

来源:艾特贸易2017-06-05

简介保持磁通不变的途径: (1) 准确方法。由式 (1-7) 知,如能保持 (1-20) 则磁通Φ 1 可以保持不变。所以,使反电动势和频率之比等于常数便是保持磁通不变的准确方法(见图 1-27 )。 图

    保持磁通不变的途径:

   (1)准确方法。由式(1-7)知,如能保持

   (1-20)

则磁通Φ1可以保持不变。所以,使反电动势和频率之比等于常数便是保持磁通不变的准确方法(见图1-27)。

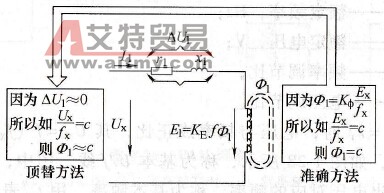

保持磁通不变的方法

    1-27    保持磁通不变的方法

    但反电动势E1X是定子绕组切割定子电流自身的磁通而产生的,无法从外部控制其大小,故在实际工作中,式(1-20)所表达的条件将难以实现。

   (2)替代方法。在式(1-8)中,定子绕组的阻抗压降△U所占比例较小,因此,用比较容易从外部进行控制的外加电压U1X来近似地代替反电动势E1X是具有现实意义的。即:

   (1-21)

式中,U1X-当频率为fx时的外加电压,V

    如图1-26所示。所以,变频的同时也必须变压,目的是为了保持磁通基本不变:

   (3)调频比与调压比。设当频率下降为fx时,电压下降为Ux,则:

   (1-22)

    称为频率调节比,或简称调频比。

   (1-23)

    称为电压调节比,或简称调压比。

式中,UX-与频率fx对应的电压,V

   fN-额定频率,Hz

   UN-额定电压,V

   kF-频率调节比;

   kU-电压调节比。

    kU=kF时,电压与频率成正比,其UX=f(fx)曲线将通过原点,如图1-28所示,称为基本U/f线。图中,与变频器的最大输出电压对应的频率,称为基本频率,用fBA表示。

基本U/f线

    1-28    基本U/f线
