变频器逆变器件的条件

上述逆变过程看似简单：无非是若干个开关器件反复地交替导通而已。但变频器迟迟不能问世的关键恰恰在于这些开关器件上。因为，这些开关器件必须满足以下要求：

(1)能承受足够大的电压和电流

1)电压。我国三相低压电网的线电压均为380V，经三相全波整流后的平均电压为513V，而峰值电压则为537V。考虑到在过渡过程中，由于电感及负载反馈能量的效应，开关器件的耐压应在1000V以上。

2)电流。以中型的150kW的电动机为例，其额定电流为250A，而电流的峰值为353A。考虑到电动机的起动电流略大，和变频器应该具有一定的过载能力，该变频器开关器件允许承受的电流应大于700A。

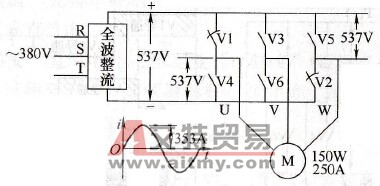

上述条件如图1-17所示，对于有触点开关器件来说，这是早已做到了的。

图1-17 逆变器件承受的电压和电流

(2)允许频繁地接通和关断。如上述，逆变过程就是若干个开关器件长时间地反复交替导通和关断的过程，这是有触点开关器件所无法承受的。必须依赖于无触点开关器件，而无触点开关器件要能承受足够大的电压和电流，却并非易事。可以说，正是这个要求，使变频器的出现比异步电动机的发明晚了近百年之久。

(3)接通和关断的控制必须十分方便。最基本的控制，如频率的上升和下降、改变频率的同时还要改变电压等等。

上面所说的无触点开关器件，实际上就是半导体开关器件。半导体器件在初期阶段只能用于低压电路中，当半导体器件终于能够承受高电压和大电流时，就形成了一门新的学科，称为电力电子学。而变频器和变频调速技术也应运而生了。
