变频变压的具体技术方法

来源:艾特贸易2017-06-05

简介要实现变频又变压,可以考虑的方法有: 1 .脉幅调制 (PAM) 这是最容易想到的办法,即:在频率下降的同时,使直流电压也随着下降。因为晶闸管的可控整流技术早已成熟,所以,人们

    要实现变频又变压,可以考虑的方法有:

    1.脉幅调制(PAM)

    这是最容易想到的办法,即:在频率下降的同时,使直流电压也随着下降。因为晶闸管的可控整流技术早已成熟,所以,人们很容易想到利用可控整流技术使整流后的直流电压与频率同步下降,如图1-29所示。图b是频率较高时的情形,这时,脉冲周期较短(频率较高),而脉冲幅值较大;图c是频率较低时的情形,这时,脉冲周期较长(频率较低),而脉冲幅值则较小。

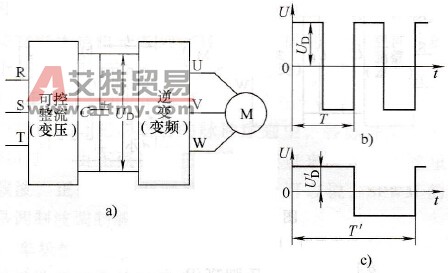

PAM调制

    1-29    PAM调制

   a)电路框图;b)频率较高时;c)频率较低时

    由于PAM调制的结果是使逆变后的脉冲幅度下降,故称之为脉幅调制。

    实施PAM的线路比较复杂,因为要同时控制整流和逆变两个部分。并且晶闸管整流后直流电压的平均值并不和移相角成线性关系,也使两个部分之间的协调比较困难。

    2.脉宽调制(PWM)

    将变频器输出波的每半个周期分割成许多个脉冲,通过调节脉冲宽度和脉冲周期之间的“占空比”来调节平均电压,如图1-30所示。

    占空比的定义是每个脉冲周期中,脉冲宽度所占的比例:

   (1-24)

式中D-占空比;

   tP-脉冲宽度(μs)

   tc-脉冲周期(μs)。

    b是变频器输出频率较高时的情形,这时,脉冲周期较短,而占空比较大;图c是变频器输出频率较低时的情形,这时,脉冲周期较长,而占空比则较小。

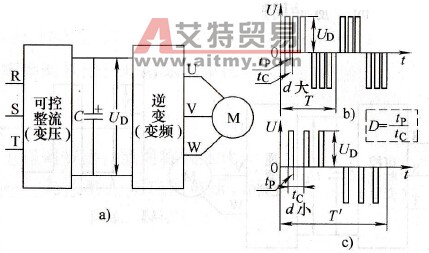

PWM调制

    1-30    PWM调制

   a)电路框图;b)频率较高时;c)频率较低时

   PWM的优点是只需要在逆变侧控制脉冲的上升沿和下降沿的时刻,而不必控制直流侧,因而大大简化了电路。

    3.正弦脉宽调制(SPWM)

    如果脉冲宽度和占空比的大小按正弦规律分布的话,便是正弦脉宽调制(SPWM)。在图1-31中,图a所示是一个正弦波,图b所示即为正弦脉宽调制波。当正弦量较小时,脉冲的占空比也较小。反之,当正弦量为振幅值时,脉冲的占空比也较大。

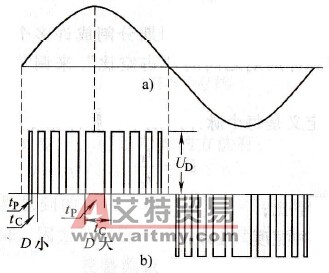

SPWM调制

    1-31    SPWM调制

   a)正弦变化的波形;bSPWM的规律

   SPWM的显著优点是:由于电动机的绕组具有电感性,因此,尽管电压是由一系列的脉冲波构成的,但通入电动机的电流却十分逼近于正弦波。
