变频器的节能运行

来源:艾特贸易2017-06-05

简介当异步电机以某一固定转速 n 拖动一固定负载 TL 时,其定子电压 Ux 与定子电流 I1 之间有一定的函数关系,如图 3-20 中曲线①所示。 在曲线中可看到存在着一个定子电流 I1 为最小值的

    当异步电机以某一固定转速n拖动一固定负载TL时,其定子电压Ux与定子电流I1之间有一定的函数关系,如图3-20中曲线①所示。

    在曲线中可看到存在着一个定子电流I1为最小值的工作点A,在这一点电机取用的电功率最小,该点也就是最节能的运行点。

    当异步电机所带的负载发生变化,由TL变化至TL′时,电机转速稳定在n′,此时的I1=fUx)的曲线变成曲线②,同样也存在着一个最佳节能的工作点B

    对于风机、水泵等二次方律负载,在稳定运行时,其负载转矩及转速都基本不变。如果能使其工作在最佳的节能点,就可以达到最佳的节能效果。

    很多变频器都提供了自动节能功能,只需用户选择“用”,变频器就可自动搜寻最佳工作点,以达到节能的目的。需要说明的是,节能运行功能只在U/f控制时起作用,如果变频器选择了矢量控制的工作模式,该功能将被自动取消,因为在所有的控制功能中,矢量控制的优先级最高。

不同负载时的最佳工作点

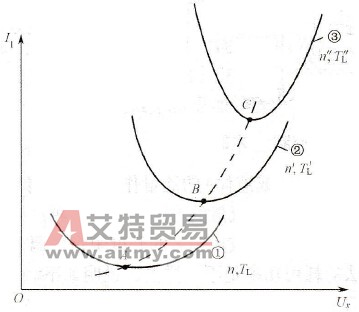

图3-20 不同负载时的最佳工作点
