变频器的升速特性

    不同的生产机械对加速过程的要求是不同的。根据各种负载的不同要求，变频器给出了各种不同的加速曲线（模式）供用户选择。常见的曲线形式有线性方式、S形方式和半S形方式等，如图3-11所示。

   (1)线性方式

    线性方式指在加速过程中，频率与时间成线性关系，如图3-11 (a)所示。如果没有什么特殊要求，一般的负载大都选用线性方式。

   (2)S形方式

    S形方式的初始阶段加速较缓慢，中间阶段为线性加速，尾段加速逐渐减为零，如图3-11 (b)所示。这种曲线适用于带式输送机一类的负载。这类负载往往满载启动，传送带上的物体静摩擦力较小，刚启动时加速较慢，以防止输送带上的物体滑倒，到尾段加速减慢也是这个原因。

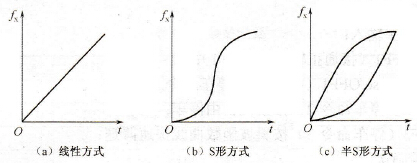

    图3-11    变频器的加速曲线

   (3)半S形方式

    半S形方式加速时一半为S形方式，另一半为线性方式，如图3-11 (c)所示。对于风机和泵类负载，低速时负载较轻，加速过程可以快一些；随着转速的升高，其阻转矩迅速增加，加速过程应适当减慢。反映在曲线上，就是加速的前半段为线性方式，后半段为S形方式。而对于一些惯性较大的负载，加速初期加速过程较慢，到加速的后期可适当加快其加速过程。反映在图上，就是加速的前半段为S形方式，后半段为线性方式。
