MM440变频器的多挡转速频率参数

    由于工艺上的要求不同，很多生产机械在不同的阶段需要在不同的转速下运行。为方便这种负载，大多数变频器均提供了多挡频率控制功能。它通过几个开关的通、断组合来选择不同的运行频率。常见的形式是用4个输入端来选择16挡频率。

    在变频器的控制端子中设置有4个开关DIN1、DIN2、DIN3、DIN4，用其开关状态的组合来选择各挡频率，一共可选择16个频率挡。它们之间的对应关系见表3-6。

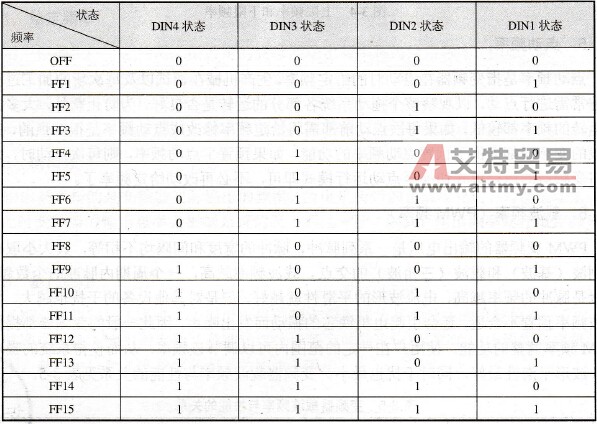

    表3-6    DIN状态组合与转速频率对应关系

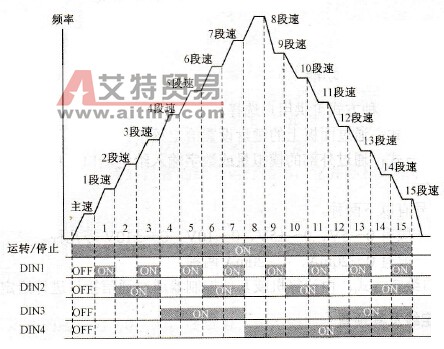

    开关状态的组合与各挡频率之间的关系如图3-5所示。

    图3-5    开关状态的组合与各挡频率之间的关系
