变频器的自测定功能

    对于电动机绕组的各项参数，用户一般是得不到的，这给矢量控制技术的应用带来了困难。为此，近代的变频器都配置了“自测定功能”，能够自动地测定电动机绕组的有关参数。具体方法大致如下：

   (1)准备工作

   1)输入电动机的额定数据；

   2)使变频器处于“键盘操作”方式；

   3)将自测定功能预置为“自动”方式。

   (2)静止自测量。用手制住电动机的输出轴，使电动机处于堵转状态，如图2-17a所示。变频器输出额定电压的25%，按下RUN键，持续约1min。

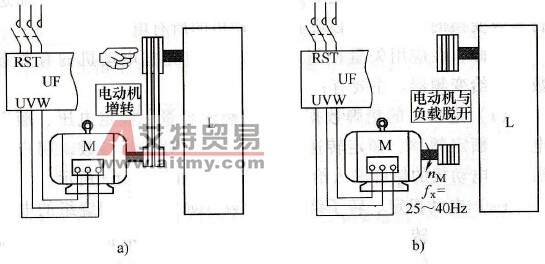

    图2-17    电动机参数的自测量

   a)静止自测量b）旋转自测量

   (3)旋转自测量。将电动机和负载脱开，处于空载状态，如前文图2-16b所示。按下RUN键，让电动机空转约1min，转速约为额定转速的(50~80)%。

    如电动机不能脱离负载，则空载电流按额定电流的40%计（I0≈40% IMN）。
