变频器矢量控制需要的参数

    实施矢量控制的关键，是进行磁场之间的等效变换，而进行等效变换的前提，是必须了解电动机的所有电磁参数。

    因此，在应用矢量控制方式时，应首先把电动机的有关参数输入给变频器。主要有：

   (1)电动机的铭牌数据。包括额定容量、额定电压、额定电流、额定频率、额定转速、磁极数等。对这些参数，用户只需根据电动机的铭牌输入给变频器即可，如图2-16a所示。

   (2)电动机定、转子绕组的参数。如定子每相绕组的电阻和漏磁电抗、转子每相等效绕组的电阻和漏磁电抗、空载电流等，如图2-16b所示。

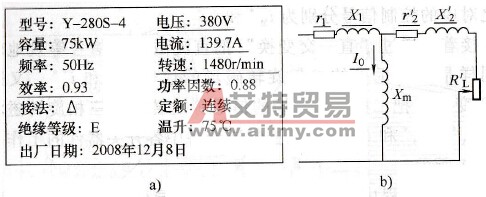

    图2-16    矢量控制所需参数

   a)铭牌数据b）等效电路参数
