变频器的V/F控制功能

    所谓V/F控制功能就是通过调整转矩提升量来改善电动机机械特性的相关功能。

    1．U/f线的类型

    主要是两种类型：

   (1)恒转矩类也叫直线型，如图2-7a中曲线①所示，大多数生产机械都选择这种类型。

   (2)二次方类  如图a中曲线②所示，只有离心式风机、水泵和压缩机等选择这种类型。因为离心式机械属于二次方律负载，低速时，负载的阻转矩很小，低频时非但不需要补偿，并且还可以比ku=kf时的电压更低一些，电动机的磁通可以比额定磁通要小得多，故也称为低励磁U/f线。

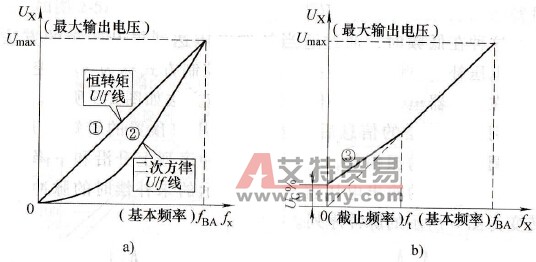

    图2-7    变频器的转矩提升功能

   a) U/f线的类型b）转矩提升量

    有的变频器在上述两种类型外，还分出了1.2次方型、1.4次方型等等。

    2．转矩提升量

    指0Hz时的电压提升量Uc与额定电压之比的百分数：

   (2-6)

式中  Uc%-转矩提升量；

   Uc-电压补偿量(V)。

    一般说来，频率较高时，电动机临界转矩的变化不大，可以不必补偿，所以，变频器还设置了一个截止频率ft，就是说，电压只需补偿到ft为止。因此，经转矩提升后的U/f线如图2-6b中的曲线③所示。
