变频器的输入电流谐波多

    1．输入电流的特点

    三相整流桥的输入电路具有如下的特点：因为其输出侧是较高的直流电压。以输入线电压380V为例，输出侧直流电压的振幅值为537V，平均值为513V，如图1-45a所示。输入侧的电压瞬时值只有在超过直流电压的情况下，才有可能出现电流，如图b和c所示。显然，输入电流是非正弦波。其频谱分析的结果如图d所示。可以看出，其5次谐波和7次谐波的成分比基波分量小不了多少，就连11次谐波、13次谐波和17次谐波也都有相当的份额。

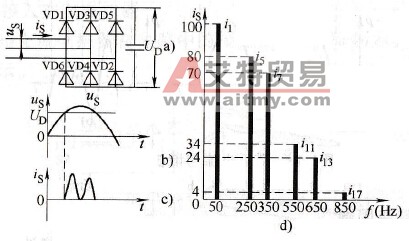

    图1-45    输入电流的波形及其谐波分析

   a)输入电路b)电压波c)电流波d)谐波分析
