电动机的变频停机

    1．停机方法

    断开变频器的FWD端子与COM端子之间的连接，电动机将逐渐减速并停止，如图2-37a所示。

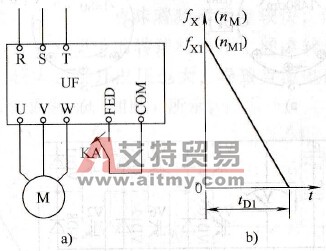

    图2-37    电动机的变频停机

   a)停机方法b）停机过程

    2．停机过程

    由于变频器的输出频率是从工作频率fx1逐渐下降为0的。所以，电动机的转速也从运行转速nM1逐渐下降为0，如图b所示。

    3．频率下降时电动机的状态

   (1)正常运行状态。正常运行时，电动机的实际转速总是低于同步转速的，以4极电动机为例，设工作频率为50Hz，电动机转速为1480r/min。这时，转子绕组以转差△n=20 r/min，反方向切割旋转磁场，转子电流和转子绕组所受电磁力FM的方向如图2-38a所示。由图知，由FM构成的电磁转矩TM的方向是和磁场的旋转方向相同的，从而带动转子旋转。

   (2)频率下降时的状态。假设将频率下降为48 Hz，在频率刚下降的瞬间，由于惯性原因，转子的转速仍为1480r/min，但旋转磁场的转速却已经下降为1440 r/min了。转子转速超过了磁场的转速，转子绕组以转差△n=40 r/min正方向切割旋转磁场，转子电动势和电流等都与原来相反，电动机变成了发电机，所产生的电磁转矩是与电动机旋转方向相反的制动转矩，电动机处于再生制动状态，如图2-38b所示。

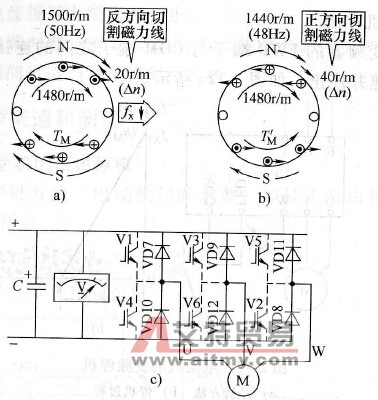

    图2-38    降速过程中的电动机状态

   a)运行时b）减速时c）直流电压

    从能量平衡的观点看，则减速过程是拖动系统释放动能的过程，所释放的动能转换成了再生电能。

   (3)直流电路的电压。如上述，在减速过程中，电动机处于发电机状态，所产生的电能通过反并联二极管流向直流回路，使直流电压上升，称为泵升电压。如果直流电压过高，将会损坏整流和逆变模块。因此，当直流电压升高到一定限值时，变频器将“过电压”跳闸。
