电动机的自由停机

    (1)停机方法。电动机切断电源，即处于自由停机状态，如图2-36a所示。

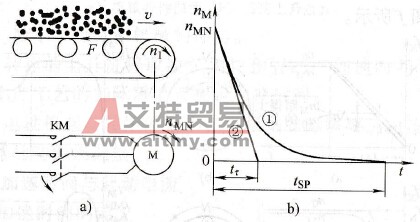

    图2-36    电动机的自由制动

   a)停机方法b）减速曲线

   (2)停机过程。在电动机的自由停机状态，其减速过程如图b中之曲线①所示，从全速运行到完全停住所需时间的长短tsP，取决于拖动系统的惯性。

    曲线①的切线（曲线②）与横坐标的交点所对应的时间丁称为减速时间常数。其物理意义是，如果生产机械没有惯性时，停机所需要的时间。一般情况下，τ的大小约等于停机时间的五分之一到三分之一之间：

   (2-10)

式中τ-减速时间常数(s)；

   tsP-停机时间(s)。

    在作粗略计算时，可以按τ≈tsp/3来估算。
