异步电动机的变频起动

    (1)起动方法。变频器通电后，由继电器KA将FWD和COM之间接通，电动机即按预置的加速时间从“起动频率”开始起动，如图2-32a所示。

   (2)起动电流。仍以4极电动机为例，假设在接通电源瞬间，将起动频率预置为5Hz，则同步转速只有150 r/min，转子绕组与旋转磁场的相对速度只有工频起动时的十分之一。转子绕组切割磁力线的速度很慢，如图2-32b所示，故起动电流不大。如果在整个起动过程中，使同步转速与转子转速间的转差限制在一定范围内，则起动电流也将限制在电动机允许的范围内，如图2-32c所示。

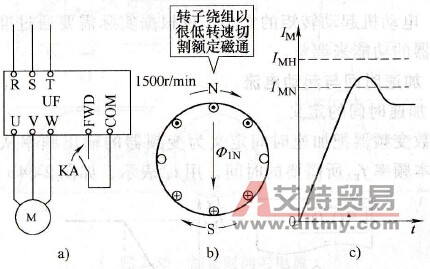

    图2-32    变频起动的特点与电流

   a)变频起动b）起动特点c）起动电流

   (3)起动过程。变频起动过程中，电动机的机械特性曲线簇如图2-33a所示。由图可知：

   1)在整个起动过程中的动态转矩很小，故升速过程将能保持平稳，减小了对生产机械的冲击。

   2)转速的上升过程取决于用户预置的“加速时间”，用户可根据生产工艺的实际需要来决定加速过程。

   3)电动机起动转矩的大小，可根据实际需要通过准确地预置变频器的功能来调整。

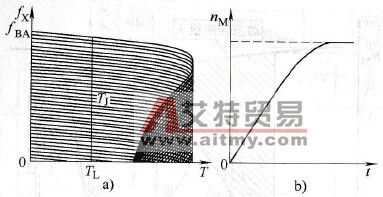

    图2-33    变频起动过程

   a)机械特性曲线b）转速上升过程
